374
5.1 Mode simulation gr
aphique

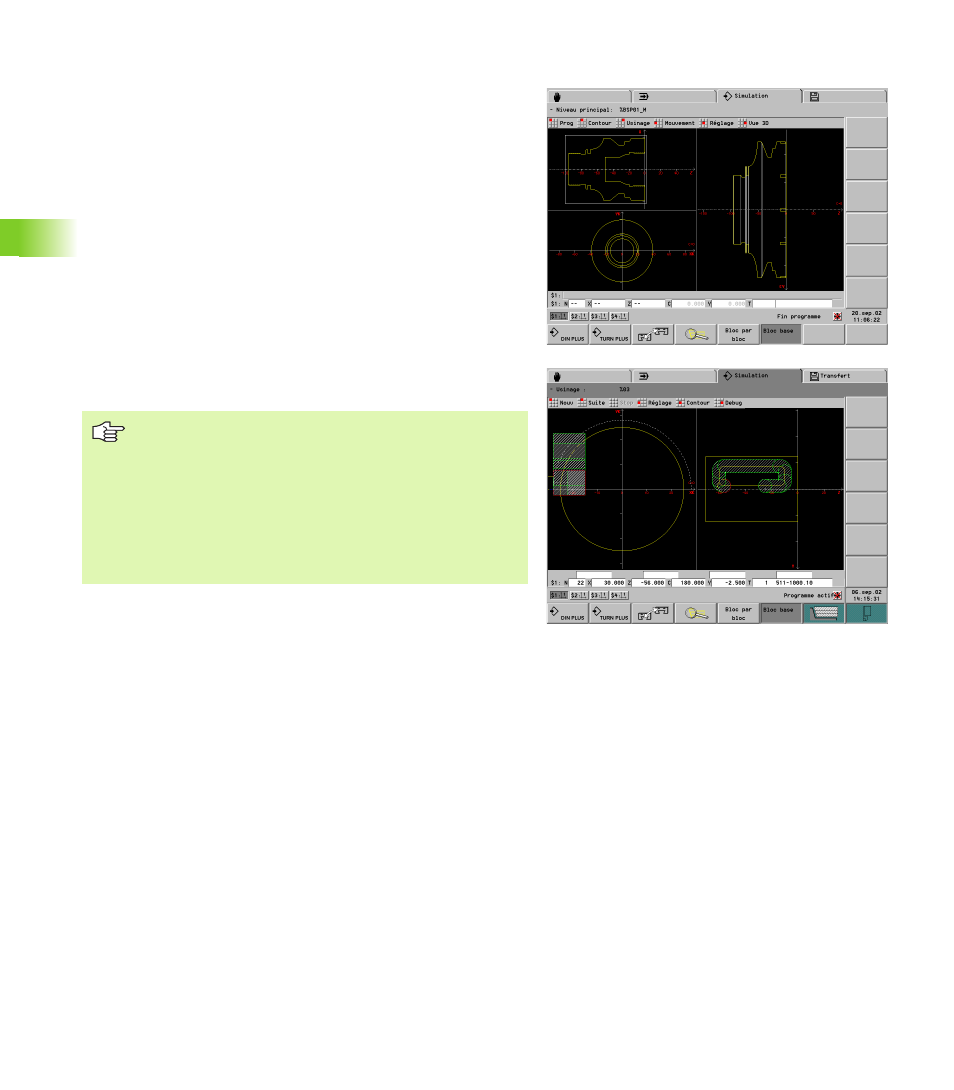

Fenêtre de simulation
Dans les fenêtres de simulation suivantes, vous vérifiez non
seulement le tournage mais aussi les opérations de perçage et de
fraisage.
„ Fenêtre de tournage: Le contour de tournage est représenté dans
le système de coordonnées XZ.
„ Fenêtre face frontale: La représentation du contour et du
déplacement est réalisée dans le plan XY en tenant compte de la
position de la broche. La position 0° de la broche est située sur l'axe
X positif (désignation: „XK“).
„ Fenêtre du pourtour: La représentation du contour et du
déplacement est orientée sur la position sur le „déroulé du
pourtour“ (désignation: CY) et sur les coordonnées Z. Les contours
sur le pourtour sont dessinés „à la surface de la pièce“. (Dans la
fenêtre graphique de l'éditeur DIN PLUS, les contours du pourtour
sont dessinés „en fond de fraisage“.)
„ Vue latérale (YZ): La représentation du contour et du déplacement
a lieu dans le plan YZ. Seules les coordonnées Y et Z (et non pas la
position broche) sont prises en compte (cf. fig. ci-dessous).
„ Fenêtre frontale et de l'enveloppe fonctionnent avec
position broche „fixe“. Lorsque la pièce subit une
rotation, c'est l'outil qui se déplace lors de la simulation.
„ La „fenêtre du pourtour“ et la „vue latérale (YZ)“ sont
représentées alternativement.
„ La fenêtre du pourtour convient à la simulation
d'opérations de perçage et de fraisage avec l'axe C.
„ La vue latérale convient à la simulation de l'axe Y et aux
opérations d'usinage sur plans inclinés.
