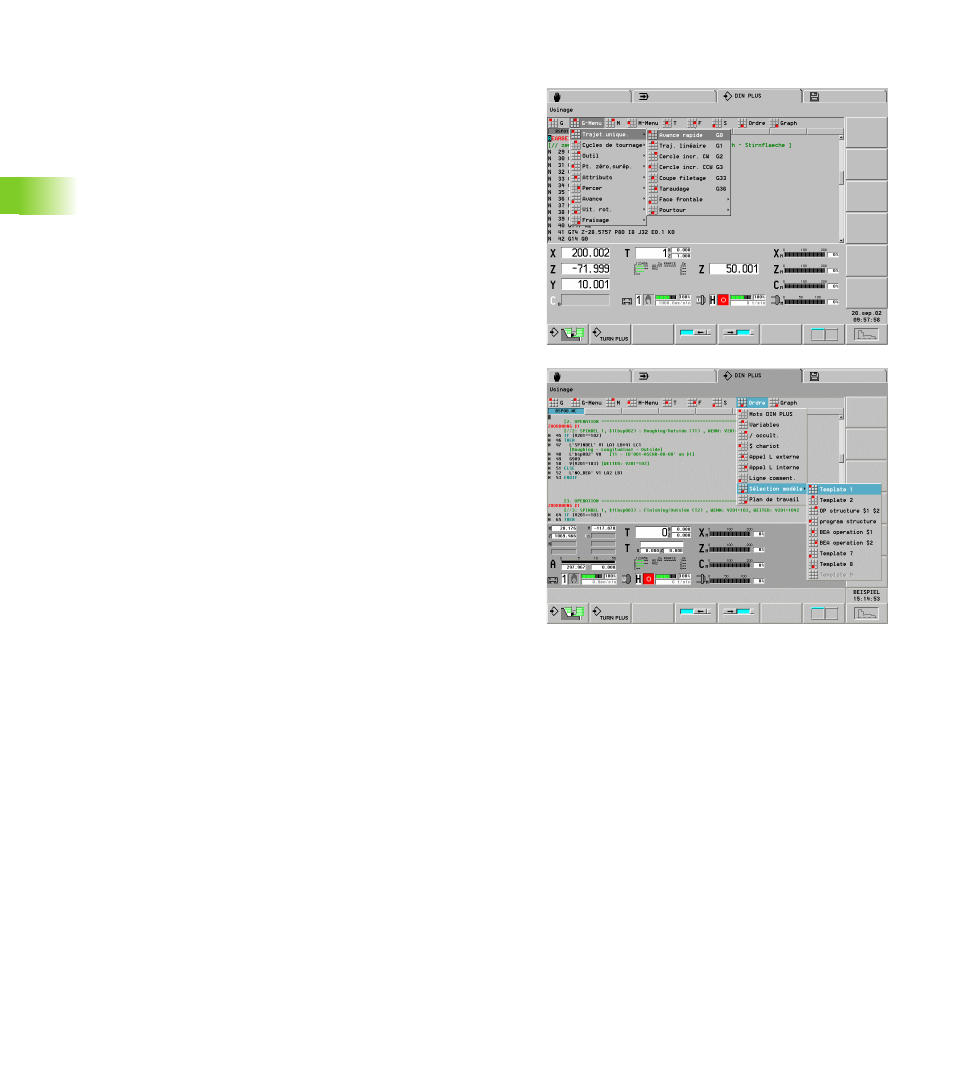

Vue d'ensemble „menu Usinage“
Le sous-menu Usinage contient les fonctions G, M, T, S et F ainsi que
d'autres commandes („ordres“) pour la section USINAGE.
Sélection des fonctions G et M:
„ Si vous connaissez déjà le numéro G ou M, vous appelez „G“ ou
„M“ et introduisez le numéro de la fonction.
„ Si vous ne connaissez pas le code G ou M, vous sélectionnez la
fonction désirée dans le groupe „menu G“ ou bien „menu M“.
Menu „T“ (appel d'outil):
U Sélectionner „T“
U Inscrire le numéro T ou bien sélectionner l'outil dans la liste
Menu „F“:
U Sélectionner „F“. L'éditeur appelle „G95 – Avance par tour“.
Menu „S“:
U Sélectionner „S“. L'éditeur appelle „G96 – Vitesse de coupe“.
Le groupe de menus „Ordres“ contient:
„ Indicatifs de section
„ Ordres (commandes) destinés à structurer le programme
„ Programmation de variables
„ Appels de sous-programmes
„ Commentaires
„ Modèles
„ Plan de travail
Le menu „Graphique“ active ou actualise la fenêtre graphique.
Par modèle on entend un bloc de codes CN prédéfini sur votre tour et
qui sera intégré dans le programme CN. Les modèles contiennent
généralement des commandes de structure, synchronisations,
décalages de point zéro, etc. Ils facilitent la programmation de
processus complexes.
Les modèles sont fournis par le constructeur de la machine. Celui-ci
vous indique quels sont les modèles disponibles sur votre machine.
Vous pouvez optimiser les modèles en fonction de vos besoins (voir
“Modèles DIN PLUS” à la page 360).
La fonction Plan de travail regroupe tous les commentaires qui
commencent par „//“ et les place devant la commande USINAGE.
Ceci vous donne une vue d'ensemble des opérations d'usinage du
programme CN.
