558
6.16 Gr
aphique de t
e
st

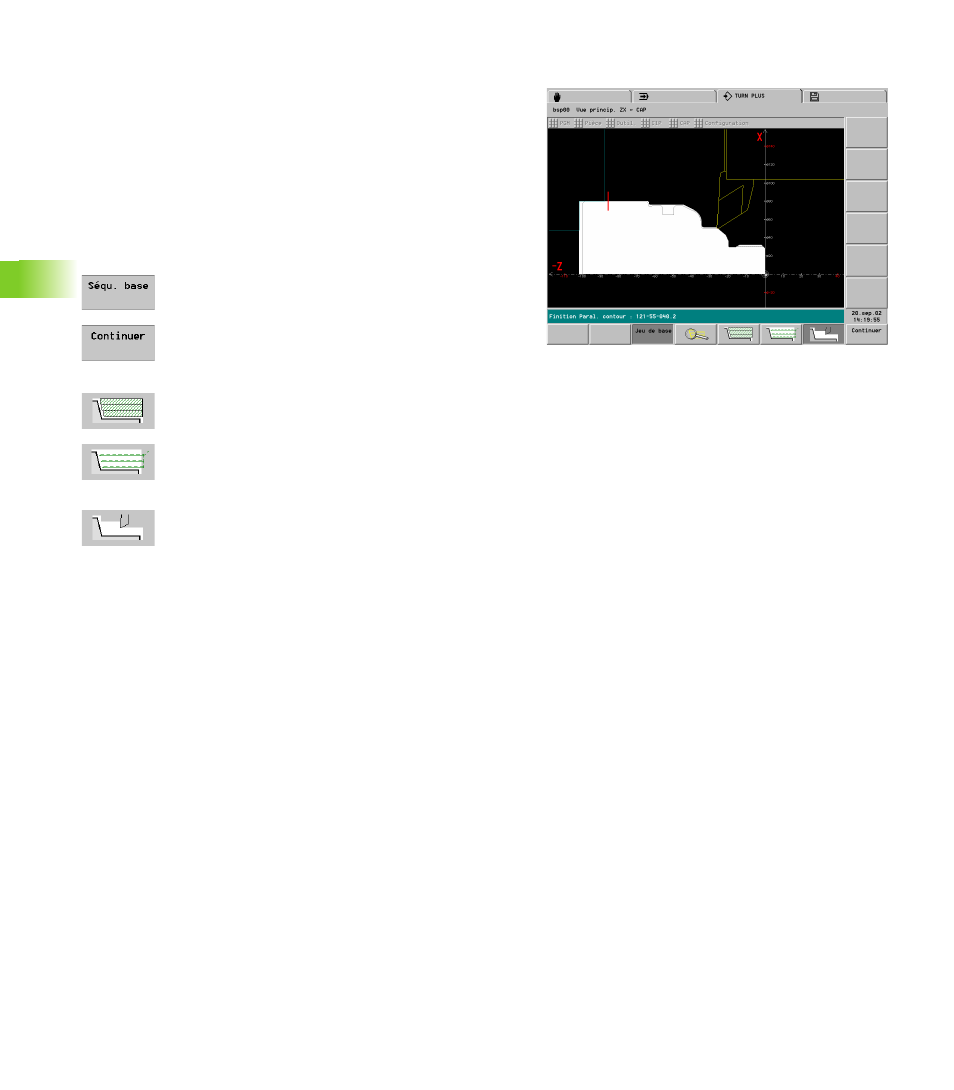

Commander le graphique de test
Vous réglez la représentation des trajectoires d'outils et le mode de
simulation dans la configuration (voir “Configurer le graphique de
test” à la page 560) ou par softkey.
Taille des fenêtres
Si l'écran comporte plusieurs fenêtres:
U Appuyer sur la touche „.“. Le graphique de test commute entre la
„fenêtre dans sa taille maximale“ et l'„affichage de plusieurs
fenêtres“.
Processus du graphique de test:
U Softkey active: TURN PLUS stoppe à chaque
déplacement
U Exécuter le déplacement suivant
Représentation des trajectoires
U Trace de la dent: Représente de manière hachurée la
surface parcourue par la „zone usinée“ de l'outil.
U Ligne: Représente les déplacements en avance
d'usinage par une ligne continue (référence: pointe
théorique de la dent).
U Graphique solide : „enlève la matière“ (efface) usinée
par la „partie coupante“ de l'outil.
