CNC PILOT 4290 HEIDENHAIN
449
6.8 Cont
ours a
v
e
c l'ax
e C

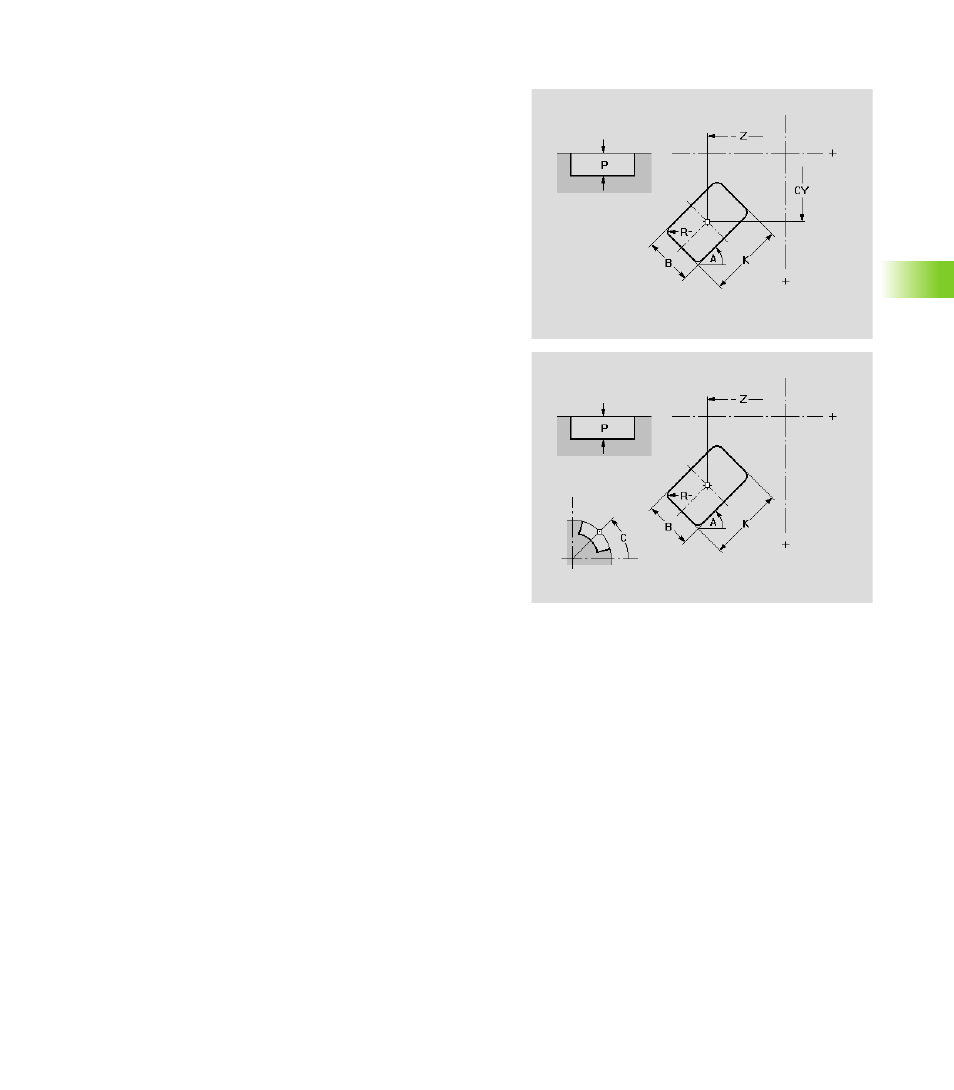

Surface de l'enveloppe: Rectangle
La fonction définit un rectangle sur la surface de l'enveloppe
Paramètres
Z
Centre de la figure
CY
Centre de la figure – Angle comme „cote dimensionnelle"
C
Centre de la figure – Angle
A
Angle axe longitudinal du rectangle (référence: axe Z)
K
Longueur du rectangle
B
Largeur du rectangle
R
Chanfrein/arrondi
Largeur du chanfrein
Rayon de l'arrondi
P
Profondeur de la figure
