CNC PILOT 4290 HEIDENHAIN
431
6.8 Cont
ours a
v
e
c l'ax
e C

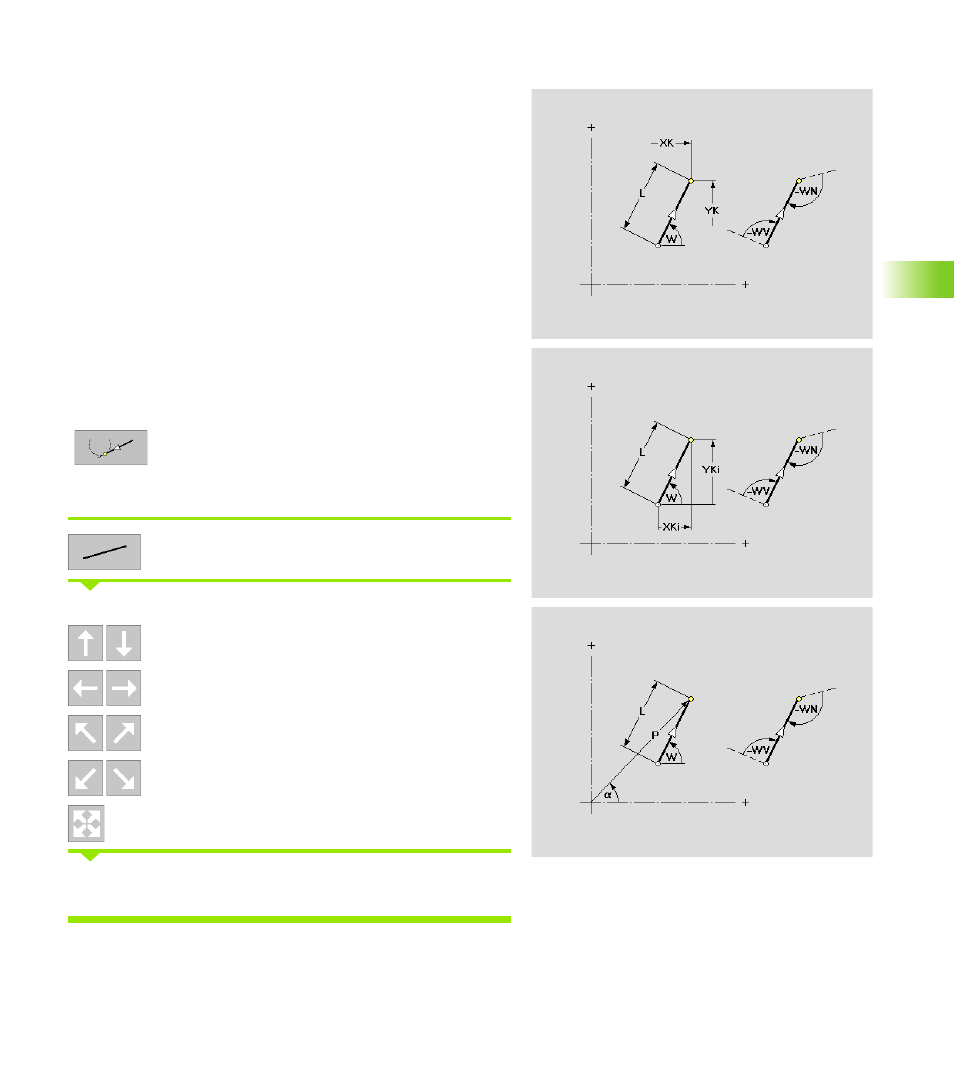

Face frontale ou face arrière: Elément linéaire
La fonction définit un élément linéaire sur la face frontale/arrière.
Définir l'élément linéaire:
Appeler le menu Droite
Sélectionner le sens de l'élément linéaire:
Droite verticale
Droite horizontale
Droite avec angle
Droite avec angle
Droite avec direction quelconque
Indiquer les cotes de la droite et définir le raccordement à l'élément
de contour suivant.
Paramètres
XK
Point final en coordonnées cartésiennes
YK
Point final en coordonnées cartésiennes
XKi
Distance point initial/point final
YKi
Distance point initial/point final
a
Point final en coordonnées polaires (référence angulaire: Axe
XK positif)
P
Point final en coordonnées polaires
W
Angle de la droite (référence: voir figure d'aide)
WV
Angle avec l'élément précédent, sens anti-horaire. Arc de
cercle comme élément précédent: Angle avec la tangente
WN
Angle avec l'élément suivant, sens anti-horaire. Arc de cercle
comme élément suivant: Angle avec la tangente
L
Longueur de l'élément
Tangentiel/non tangentiel: Définir la transition à
l'élément de contour suivant
