4.4 Indicatif de section de pr
ogr
amme
Accepter la liste d'outils
A partir de la version de logiciel 625 952-04:
Vous pouvez valider dans votre programme CN la liste d'outils
configurée en mode de fonctionnement Machine:
U
Positionner le curseur dans la section de programme (TOURELLE 1,
TOURELLE 2, MAGASIN A PLATEAU, ...)
U
Dans le menu principal, sélectionner „Amorce > Accepter liste“
La CNC PILOT valide alors dans le programme CN la liste
correspondante de la tourelle ou du magasin. Si des outils sont déjà
enregistrés, un message de demande de confirmation précède leur
effacement.
Editer directement la composition de la tourelle
Définition étendue des outils:
U
Appuyer sur le bouton „Entrée étendue“ (boîte de dialogue „Outil“).
L'éditeur ouvre la boîte de dialogue „Type d'outil“.
U
Indiquer le type d'outil. L'éditeur ouvre la boîte de dialogue du type
d'outil sélectionné.
U
Introduire les données de l'outil (elles correspondent à la première
boîte de dialogue de la banque de données d'outils).
Définition simple d'outil:
U
Appuyer sur le bouton „Outil simple“ (boîte de dialogue „Outil“).
L'éditeur ouvre la boîte de dialogue „Type d'outil“.
U
Indiquer le type d'outil. L'éditeur ouvre la boîte de dialogue „Outil“.
U
Introduire les données de l'outil.
Outils simples
Boîte de
dialogue
Progr.
CN
Signification
Type d'outil
WT

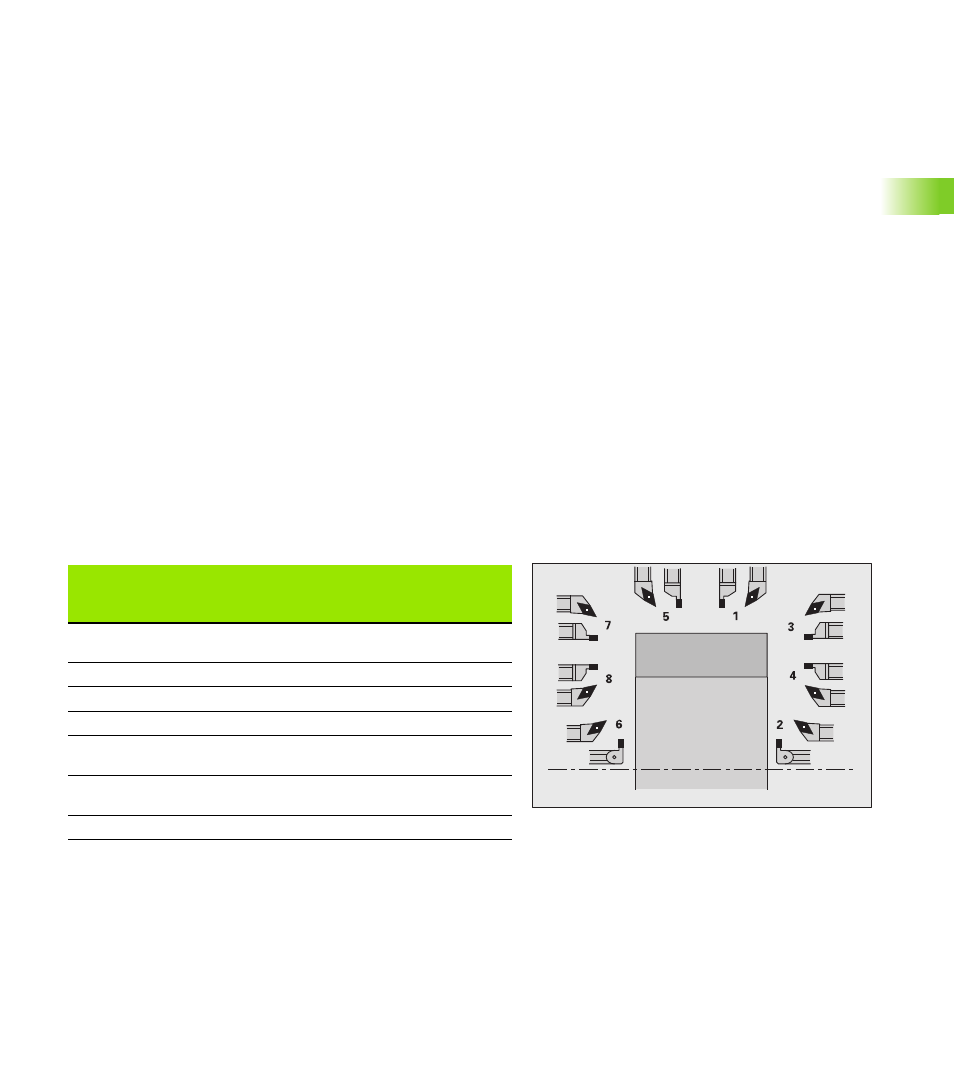

Type d'outil et sens d'usinage (voir
figure)
Pos. X (xe)
X
Jauge d'outil
Pos. Y (ye)
Y
Jauge d'outil
Pos. Z (ze)
Z
Jauge d'outil
Rayon R (rs)
R
Rayon de la dent pour outils de
tournage
Larg.dent B (sb)
B
Largeur de la dent pour outils de
gorges et à plaquettes rondes
Diam. I (df)
I
Diamètre de fraise ou de foret
