CNC PILOT 4290 HEIDENHAIN 151
4.6 Eléments de base du cont
our de t
our
nag
e
Exemple: G1-Géo

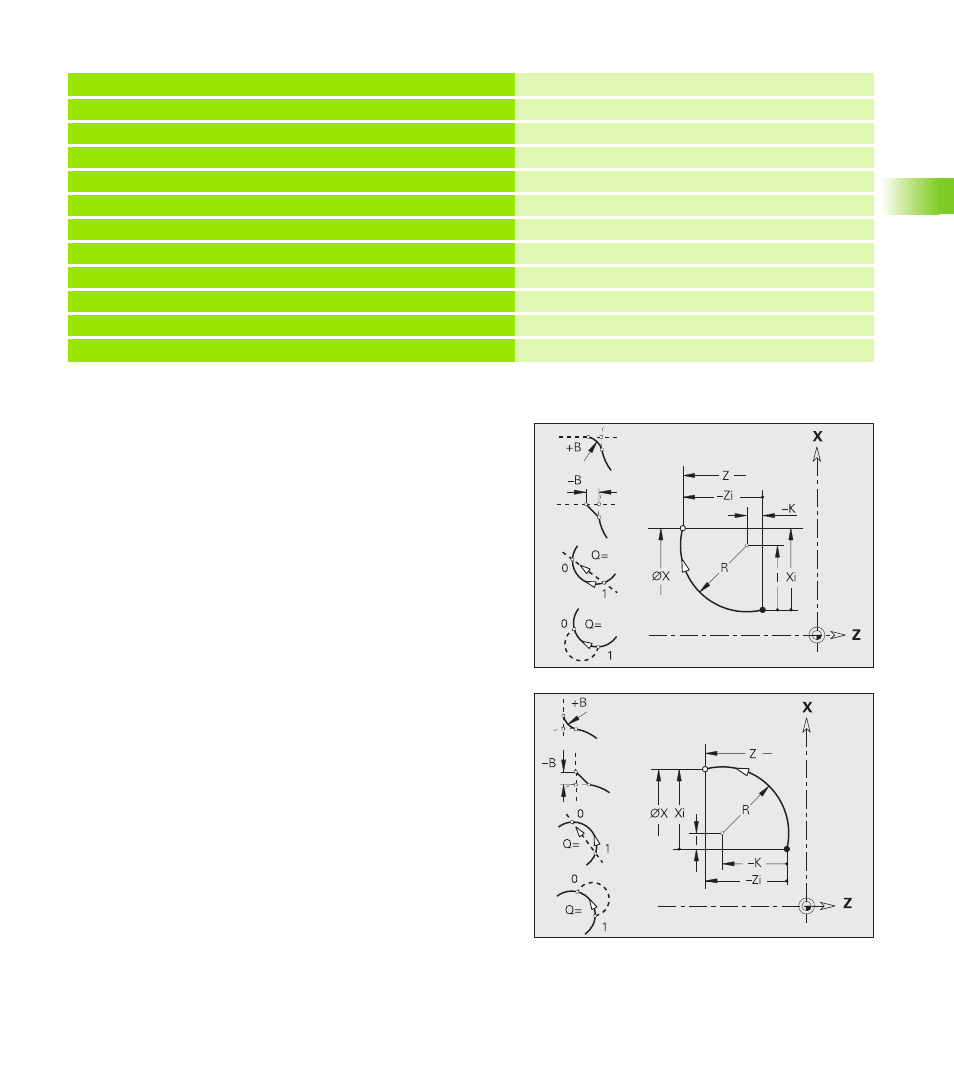

Arc de cercle de contour G2-/G3-Géo
G2/G3 définit un arc de cercle d'un contour avec cotation du centre en
incrémental. Sens de rotation (voir figure d'aide):
„ G2: Sens horaire
„ G3: Sens anti-horaire
. . .
PIECE FINIE
N2 G0 X0 Z0 Point initial
N3 G1 X50 B-2 Droite verticale avec chanfrein
N4 G1 Z-20 B2 Droite horizontale avec rayon
N5 G1 X70 Z-30 Oblique avec coordonnées cibles absolues
N6 G1 ZI-5 Droite horizontale en incrémental
N7 G1 XI10 A30 Incrémental et angle
N8 G1 X92 ZI-5 Incrémental et absolu mélangés
N9 G1 X? Z-80 Calculer la coordonnée X
N10 G1 X100 Z-100 A10 Point final et angle avec point initial inconnu
. . .
Paramètres
X Point final de l'élément de contour (cote de diamètre)
Z Point final de l'élément de contour
I Centre (distance point initial – centre, comme cote de rayon)
K Centre (distance point initial – centre)
R Rayon
Q Point d'intersection. Point final lorsque l'arc de cercle coupe
une droite ou un arc de cercle (par défaut: 0):
„ Q=0: Point d'intersection proche
„ Q=1: Point d'intersection éloigné
