Surface de l'enveloppe: Rainure circulaire

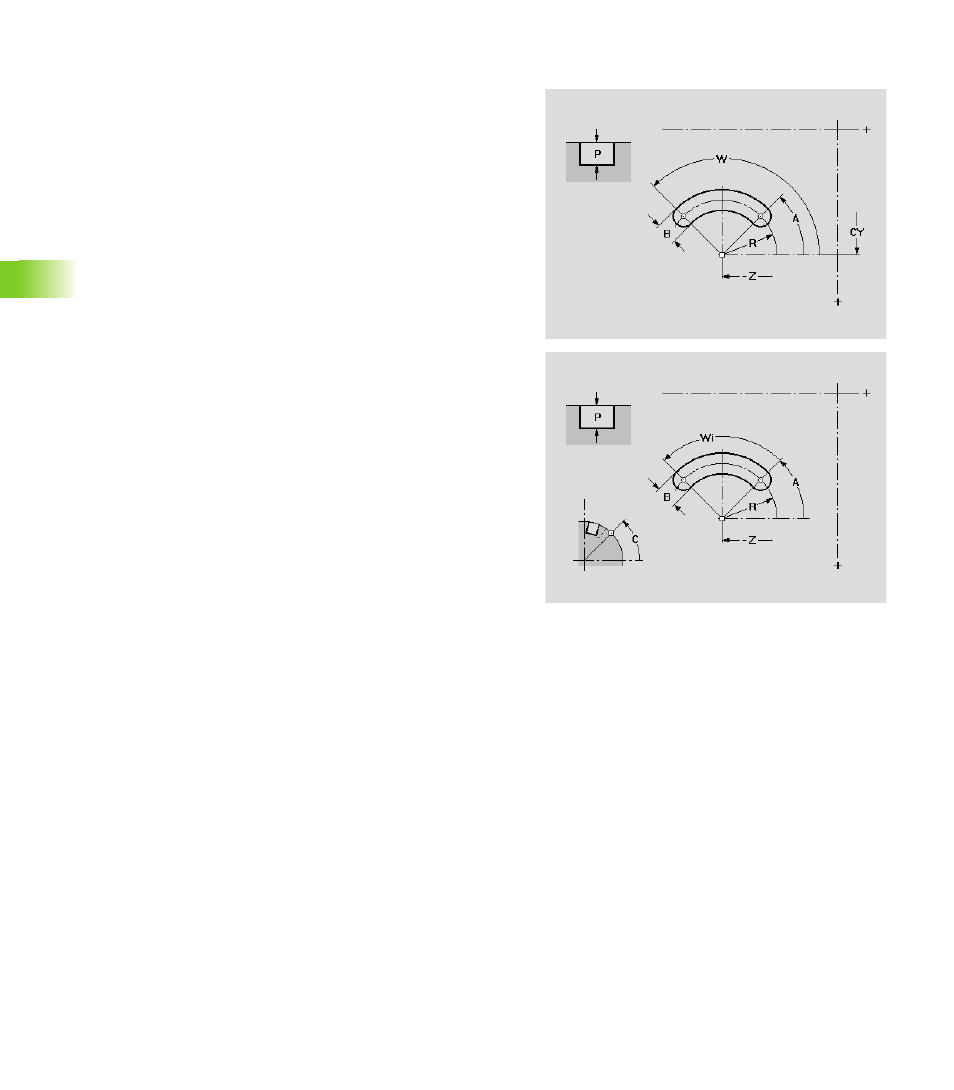

La fonction définit une rainure circulaire sur la surface de l'enveloppe.
Paramètres
Z Centre de la figure
CY Centre de la figure – Angle comme „cote dimensionnelle"
C Centre de la figure – Angle
A Angle initial (point initial) de la rainure (référence: axe Z)
W Angle final (point final) de la rainure (référence: axe Z)
B Largeur de la rainure
P Profondeur de la figure
