298
4.28 Af
fe
ctation, sync
hr
onisation, tr
ansf
er
t de pièce
Programmation:
„ Programmer G917 et G1 dans une séquence
„ Programmer G1 .. de la manière suivante:
„ avec „contrôle du tronçonnage“: Course > 0,5 mm (pour obtenir
un résultat)
„ avec contrôle du „tronçonnage sans téton“: Course < largeur de
l'outil de tronçonnage
„ Résultat dans la variable V300
„ 0: La pièce n'a pas été tronçonnée correctement/avec téton
(erreur de poursuite détectée)
„ 1: La pièce a été tronçonnée correctement/sans téton (aucune
erreur de poursuite détectée)
„ G917 génère un „stop interpréteur“
Contrôle de tronçonnage avec surveillance de la
broche G991
G991 contrôle l'opération de tronçonnage en vérifiant la différence
entre les vitesses de rotation des deux broches. Les broches sont
d'abord reliées fermement entre elles par l'intermédiaire de la pièce.
Lorsque la pièce a été tronçonnée, les broches peuvent tourner
indépendamment l'une de l'autre. L'écart de vitesse et la durée de
surveillance sont définis dans MP 808, 858, ...; mais ils peuvent être
modifiés avec G992.

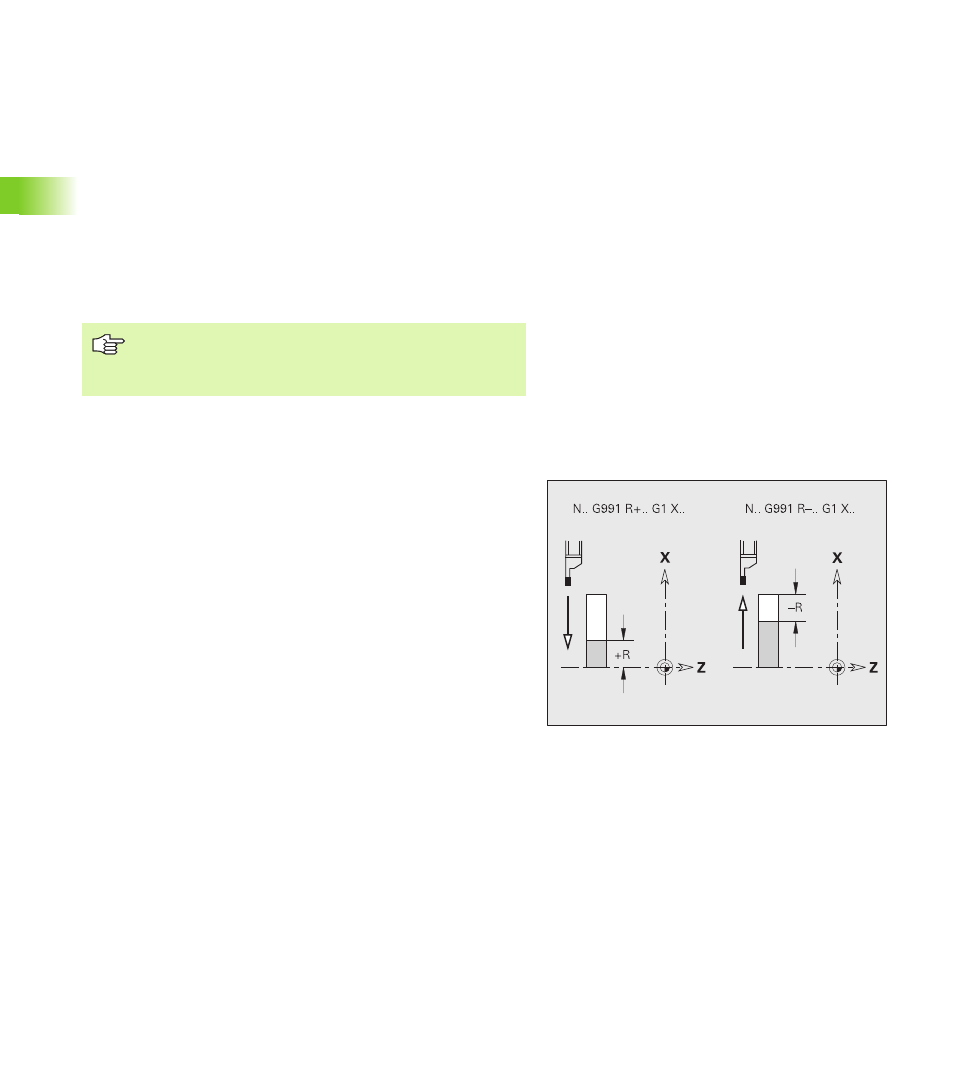

Dans „R“, vous indiquez la trajectoire à contrôler et définissez si la
commande doit surveiller la trajectoire de tronçonnage peu avant la
séparation ou la trajectoire de retour (voir figure).
La CNC PILOT enregistre le résultat du contrôle de tronçonnage dans
la variable V300. G991 génère un „stop interpréteur“.
A partir de la version de logiciel 625 952-04:
La surveillance de l'erreur de poursuite n'a lieu qu'après la
phase d'accélération.
Paramètres
R Trajectoire de retour (valeur de rayon)
„ Pas d'introduction: La différence entre les vitesses de
rotation des broches synchrones est contrôlée (une fois).
„ R>0: Surveillance de la „trajectoire de tronçonnage
restante“
„ R<0: Surveillance de la „trajectoire de retour“. La
surveillance débute au démarrage de la „trajectoire de
retour“ et se termine à la „trajectoire de retour – R“.
