CNC PILOT 4290 HEIDENHAIN 155
4.7 Eléments de f
o
rm
e d'un cont
our de t
our
nag
e
4.7 Eléments de forme d'un
contour de tournage

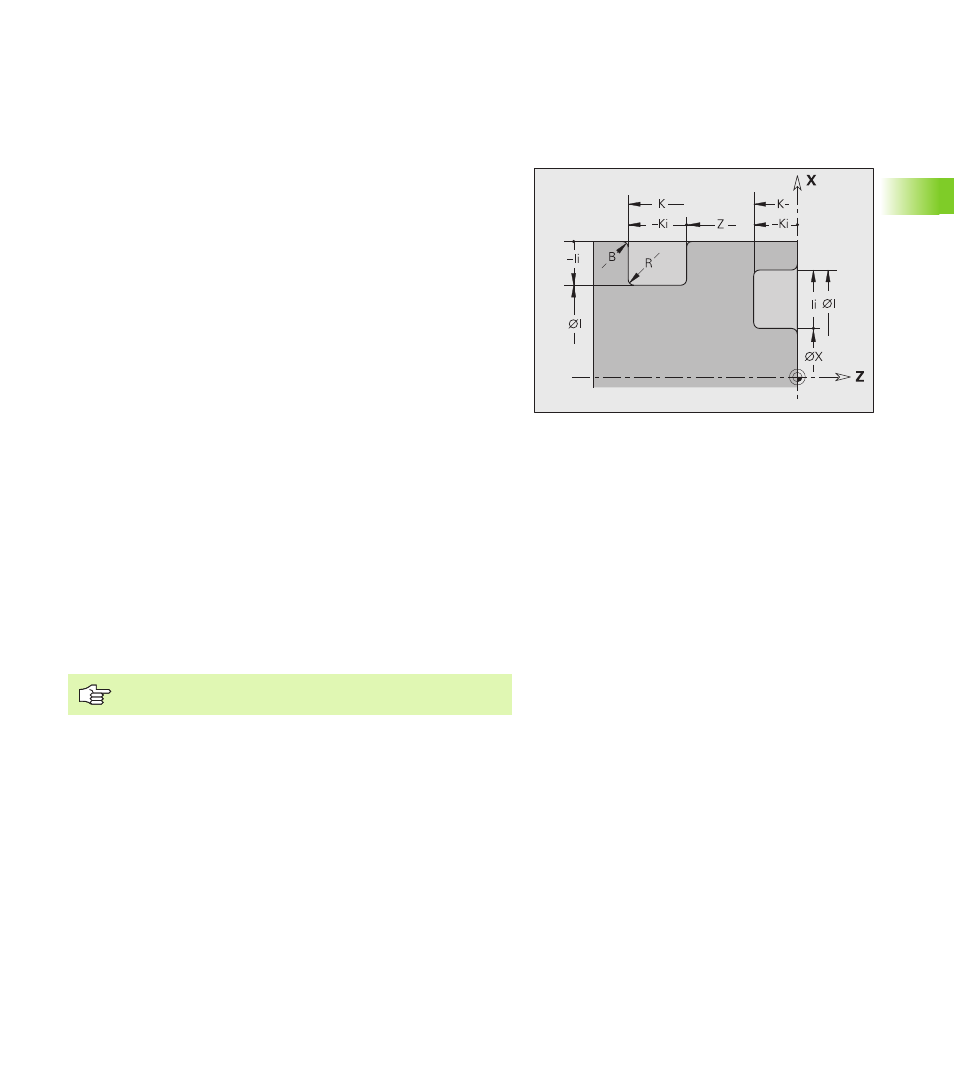

Gorge (standard) G22–Géo
G22 définit une gorge sur un élément de référence paraxial
préalablement programmé.
Paramètres
X Point initial d'une gorge sur face transversale (cote diamètre)
Z Point initial d'une gorge sur la surface de l'enveloppe
I Coin interne (cote de diamètre)
„ Gorge sur la face transversale: Point final de la gorge
„ Gorge sur la surface de l'enveloppe: Fond de la gorge
K Coin interne
„ Gorge sur la face transversale: Fond de la gorge
„ Gorge sur la surface de l'enveloppe: Point final de la gorge
Ii Coin interne – incrémental (vérifier le signe !)
„ Gorge sur la face transversale: Largeur de la gorge
„ Gorge sur la surface de l'enveloppe: Profondeur de la gorge
Ki Coin interne – incrémental (vérifier le signe !)
„ Gorge sur la face transversale: Profondeur de la gorge
„ Gorge sur la surface de l'enveloppe: Largeur de la gorge
B Rayon ext./chanfrein sur les 2 côtés de la gorge (par défaut: 0)
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
R Rayon intérieur aux deux angles de la gorge (par défaut: 0)
Programmez soit „X", soit „Z".
