Cercle entier sur la face frontale/arrière G304-
Géo

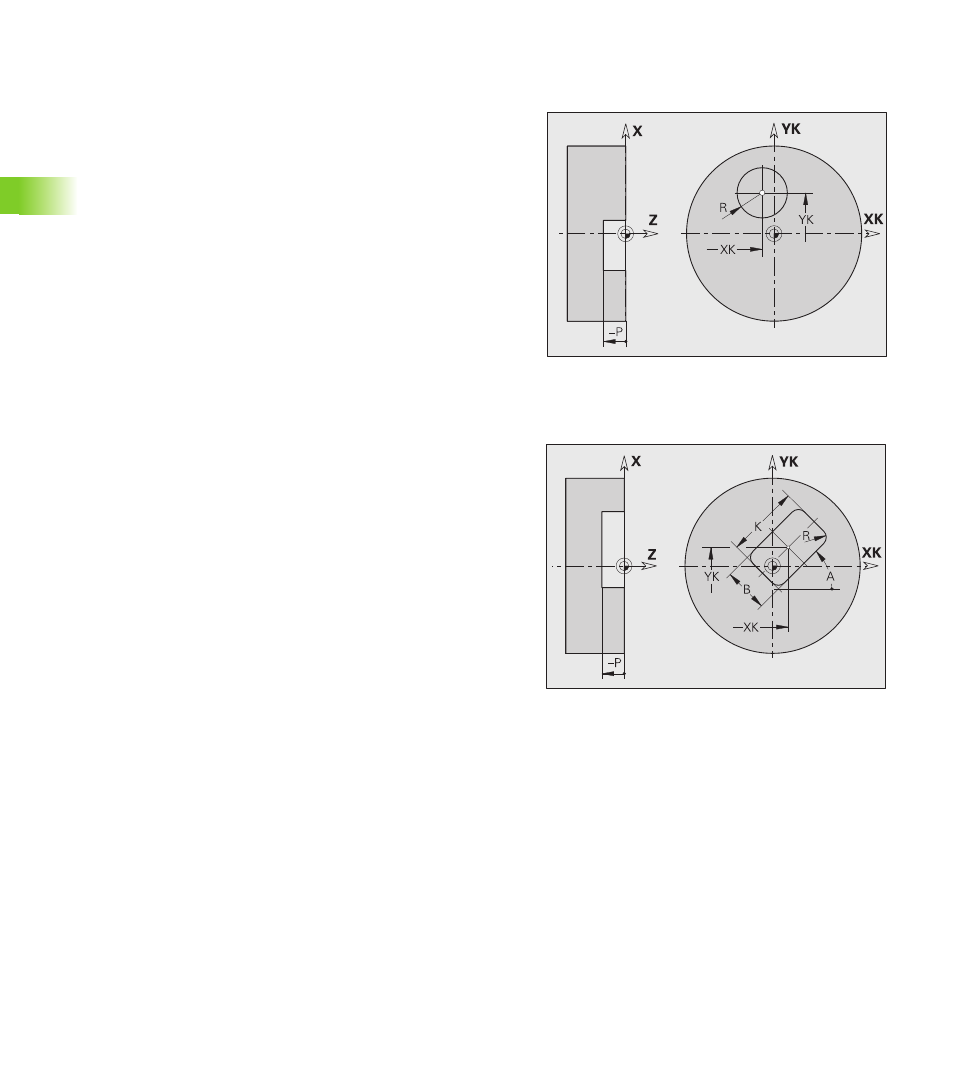

G304 définit un cercle entier sur un contour situé sur la face frontale
ou arrière.
Rectangle sur la face frontale/arrière G305-Géo
G305 définit un rectangle sur un contour situé sur la face frontale ou
arrière.
Paramètres
XK Centre du cercle en coordonnées cartésiennes
YK Centre du cercle en coordonnées cartésiennes
R Rayon
P Profondeur/hauteur (par défaut: „P“ issu de G308)
„ P<0: Poche
„ P>0: Îlot
Paramètres
XK Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
A Angle avec l'axe XK (par défaut: 0°)
K Longueur
B (Hauteur) largeur
R Chanfrein/arrondi (par défaut: 0°)
„ R>0: Rayon de l'arrondi
„ R<0: Largeur du chanfrein
P Profondeur/hauteur (par défaut: „P“ issu de G308)
„ P<0: Poche
„ P>0: Îlot
