Filetage (général) G37–Géo
G37 définit les types de filets indiqués. Sont possibles les filetages
multi-filets ainsi que les filetages chaînés. Vous chaînez les filetages
en programmant successivement plusieurs séquences G01/G37.
Paramètres
Q Type de filet (par défaut: 1)
„ Q=1: Filet à pas fin ISO métrique (DIN 13 al. 2, série 1)
„ Q=2: Filet ISO métrique (DIN 13 al. 1, série 1)
„ Q=3: Filet conique ISO métrique (DIN 158)
„ Q=4: Filet conique à pas fin ISO métrique (DIN 158)
„ Q=5: Filet trapézoïdal ISO métrique (DIN 103 al. 2, série 1)
„ Q=6: Filet plat métr. trapézoïdal (DIN 380 al. 2, série 1)
„ Q=7: Filet métrique à dent de scie (DIN 513 al. 2, série 1)
„ Q=8: Filet rond cylindrique (DIN 405 al. 1, série 1)
„ Q=9: Filet cylindrique Whitworth (DIN 11)
„ Q=10: Filet conique Whitworth (DIN 2999)
„ Q=11: Filet au pas du gaz Whitworth (DIN 259)
„ Q=12 Filet non standard
„ Q=13: Filet grossier UNC US
„ Q=14: Filet fin UNF US
„ Q=15: Filet extra-fin UNEF US
„ Q=16: Filet conique pas de gaz NPT US
„ Q=17: Filet conique pas de gaz Dryseal NPTF US
„ Q=18: Filet cylindrique pas de gaz NPSC US avec graissage
„ Q=19: Filet cylindrique pas de gaz NPFS US sans graissage
F Pas du filet
„ nécessaire pour Q=1, 3..7, 12
„ Sur d'autres types de filets, F est calculé en fonction du
diamètre s'il n'a pas été programmé
P Profondeur du filet – à n'indiquer que pour Q=12
K Longueur en sortie pour filetages sans dégagement (par
défaut: 0)
D Point de référence (par défaut: 0)
„ D=0: Sortie de filet à la fin de l'élément de référence
„ D=1: Sortie de filet au début de l'élément de référence
H Nombre de filets (par défaut: 1)

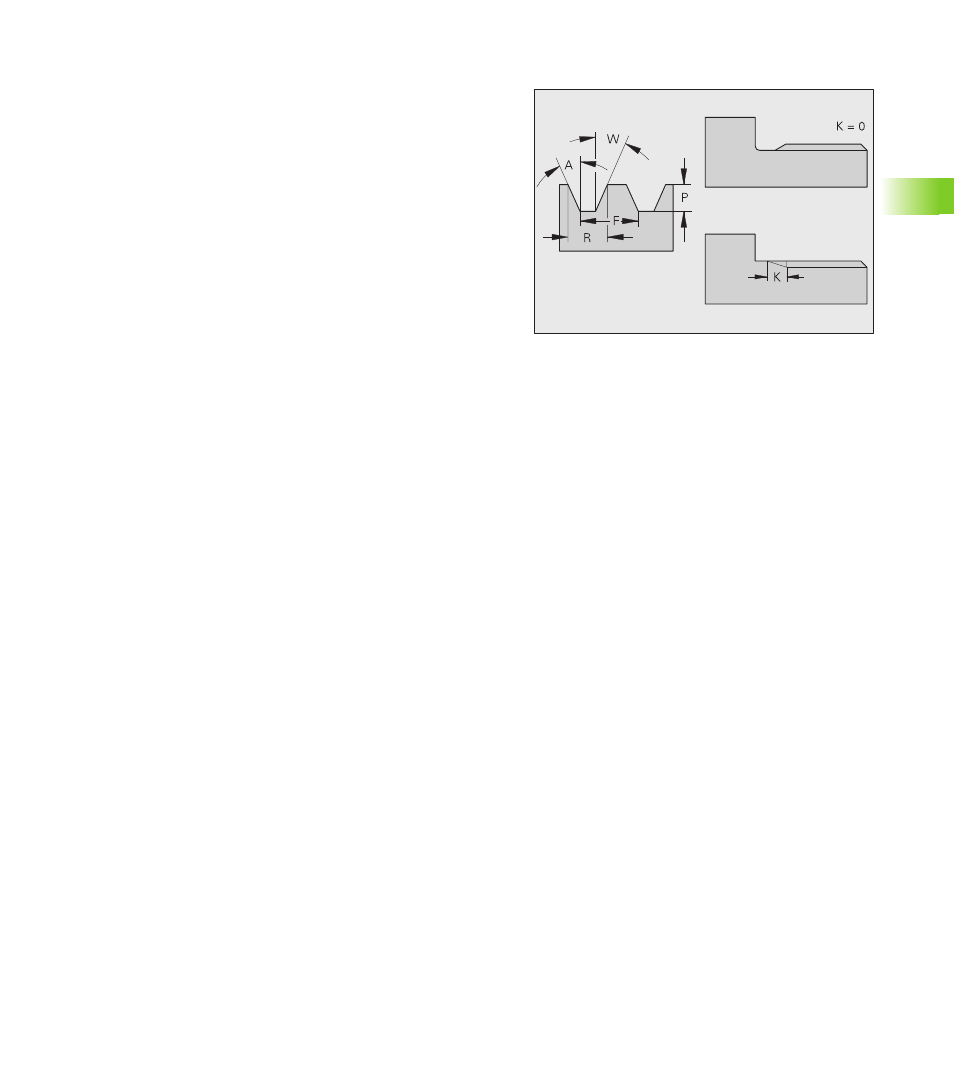

A Angle de flanc à gauche – à n'indiquer que pour Q=12
W Angle de flanc à droite – à n'indiquer que pour Q=12
R Largeur du filet – à n'indiquer que pour Q=12
E Pas variable (par défaut: 0)
Agrandit/réduit le pas de vis de E par rotation.
