G840 – Ebavurage

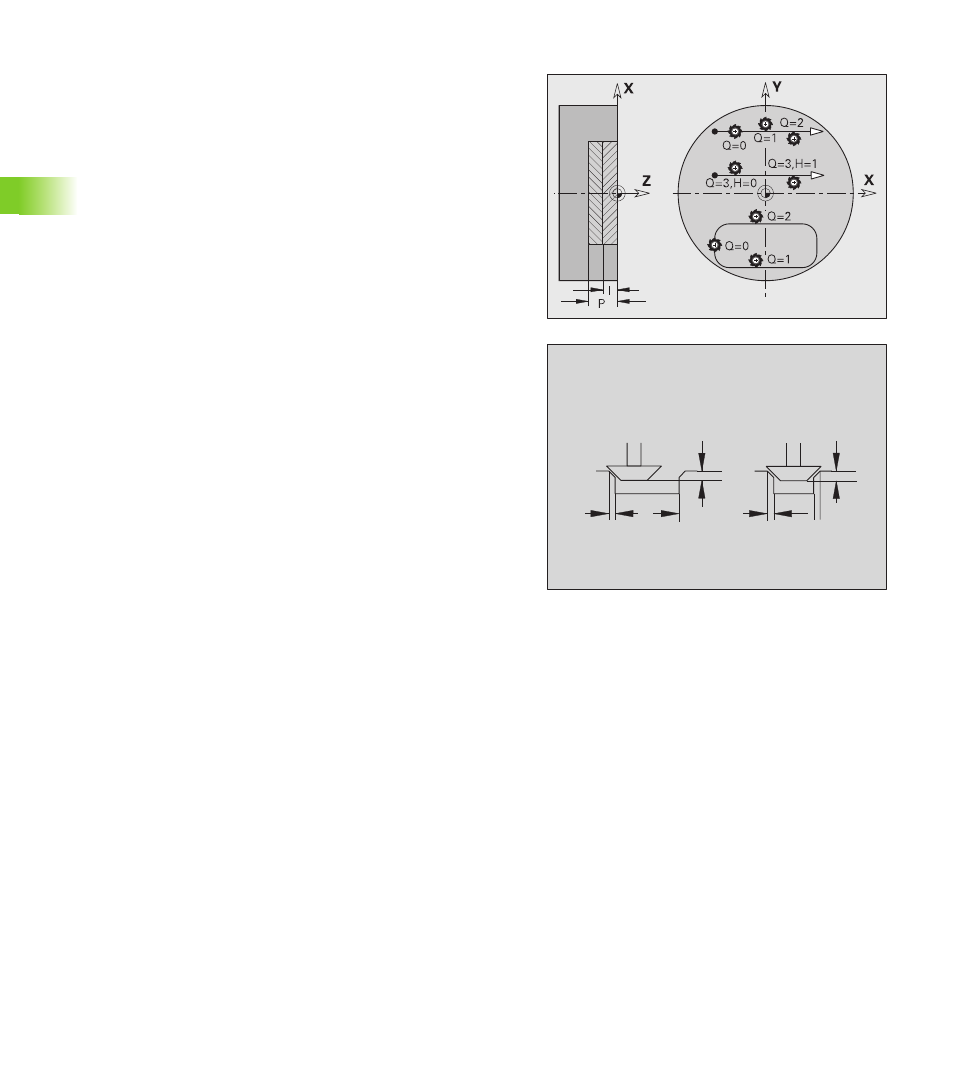

G840 effectue l'ébavurage si la „largeur de chanfrein B“ a été
programmée. Si des sections du contour se recoupent, définissez
avec „Q“ s'il faut usiner la première section (à partir du point initial) ou
bien tout le contour. Ne programmez que les paramètres indiqués
dans le tableau suivant.
B
P
J B
P
1 2
Paramètres – Ebavurage
Q Type de cycle (= lieu du fraisage)
„ Contour ouvert
„ Q=0: Centre de la fraise sur le contour. „Q0“ ébavure la
rainure en abordant une seule fois le contour ouvert ou
fermé déjà fraisé.
„ Q=1: Usinage à gauche du contour. En cas de
recoupements, G840 ne tient compte que de la première
section du contour.
„ Q=2: Usinage à droite du contour. En cas de
recoupements, G840 ne tient compte que de la première
section du contour.
„ Q=3: Le contour est fraisé vers la droite ou vers la
gauche, en fonction de „H“ et du sens de rotation de la
fraise (voir “G840 – Fraisage” à la page 269). En cas de
recoupements, G840 ne tient compte que de la première
section du contour.
„ Q=4: Usinage à gauche du contour. En cas de
recoupements, G840 tient compte de tout le contour.
„ Q=5: Usinage à droite du contour. En cas de
recoupements, G840 tient compte de tout le contour.
„ Contour fermé
„ Q=0: Centre de la fraise sur le contour
„ Q=1: Fraisage intérieur
„ Q=2: Fraisage extérieur
NS Numéro de séquence – Début de la section de contour
„ Figures: Numéro de séquence de la figure
„ Contour libre ouvert ou fermé: Premier élément du contour
(pas le point initial)
NE Numéro de séquence – Fin de la section de contour
„ Figures, contour libre fermé: Pas d'introduction
„ Contour libre ouvert: Dernier élément du contour
„ Le contour comporte un seul élément:
„ Pas d'introduction: Usinage dans le sens du contour
„ NE programmé: Usinage dans le sens inverse du contour
E Avance réduite pour éléments circulaires (par défaut: avance
actuelle)
