Tournage en l'air (forme FD)
L'élément de forme définit un tournage en l'air axial ou radial sur un
élément de référence linéaire. Le tournage en l'air est affecté à
l'élément de référence précédemment sélectionné.

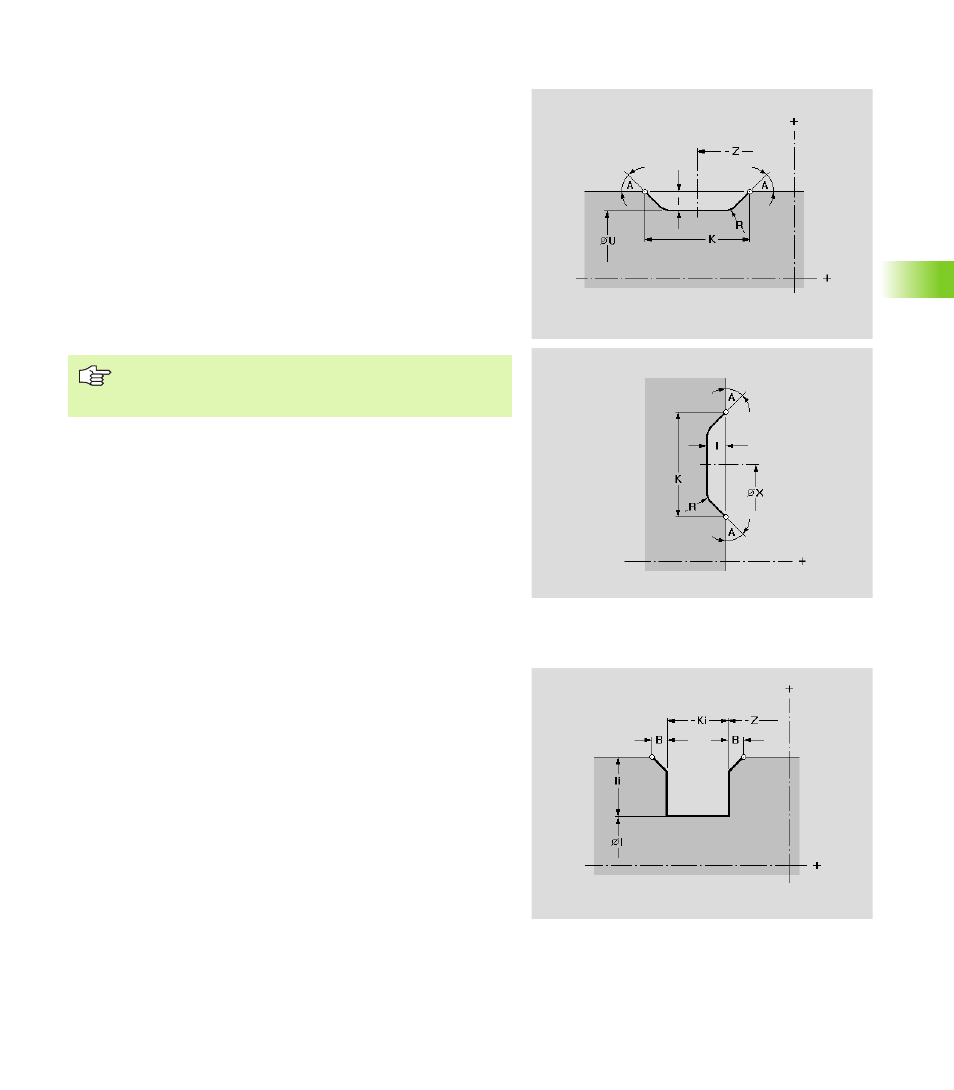

Gorge de forme S (Circlip)
L'élément de forme définit une gorge axiale sur le contour extérieur
ou intérieur. La gorge est affectée à l'élément de référence
précédemment sélectionné.
Paramètres
X Point d'origine
Z Point d'origine
K Largeur de la gorge
I Profondeur de la gorge
U Diamètre du fond de la gorge (gorge axiale seulement)
A Angle de la gorge (0° < A <= 90°)
R Rayon intérieur aux deux angles de la gorge
Pour la profondeur de gorge, la CNC PILOT se réfère à
l'élément de référence. Le fond de la gorge est parallèle à
l'élément de référence.
Paramètres
Z Point initial de la gorge
Ki Largeur de la gorge (vérifier le signe !)
I Diamètre/rayon du fond de la gorge
Ii Profondeur de la gorge
Chanfrein sur les deux côtés de la gorge
„ Non: Pas de chanfrein
„ Chanfreiner: Chanfrein
B Largeur du chanfrein
