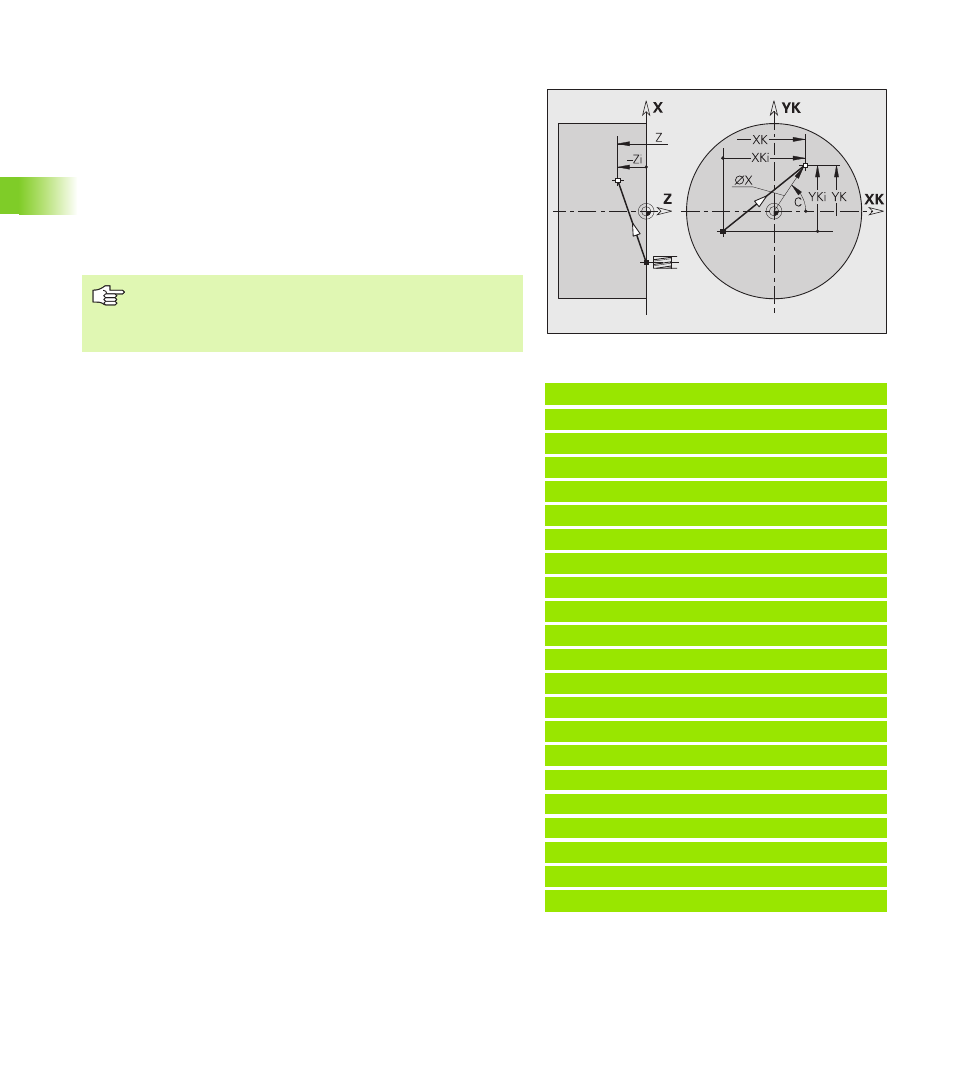

Droite sur la face frontale/arrière G101
G101 interpolation linéaire en avance travail jusqu'au „point final".
Exemple: G101
. . .
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G100 XK50 YK0
N6 G1 Z-5
N7 G42 Q1
N8 G101 XK40
[Droite face frontale]
N9 G101 YK30
N10 G103 XK30 YK40 R10
N11 G101 XK-30
N12 G103 XK-40 YK30 R10
N13 G101 YK-30
N14 G103 XK-30 YK-40 R10
N15 G101 XK30
N16 G103 XK40 YK-30 R10
N17 G101 YK0
N18 G100 XK110 G40
N19 G0 X120 Z50
N20 M15
. . .
Paramètres
X
Point final (cote de diamètre)
C
Angle final – Direction angulaire: voir figure d'aide
XK
Point final (cartésien)
YK
Point final (cartésien)
Z
Point final (par défaut: Position courante en Z)
Programmation:
X, C, XK, YK, Z: absolu, incrémental ou modal
Programmer soit X–C, soit XK–YK
