CNC PILOT 4290 HEIDENHAIN
175
4.9 Cont
ours a
v
e
c l'ax
e C – Pr
incipes de base
Centre de courbure comme référence et position d'origine
Programmation:
Centre du modèle <> centre de courbure
Rayon du modèle = rayon de courbure
Position d'origine
Ces commandes disposent les rainures à distance „rayon du
modèle+rayon de courbure“ autour du centre du modèle tout en
conservant l'angle initial et l'angle final.

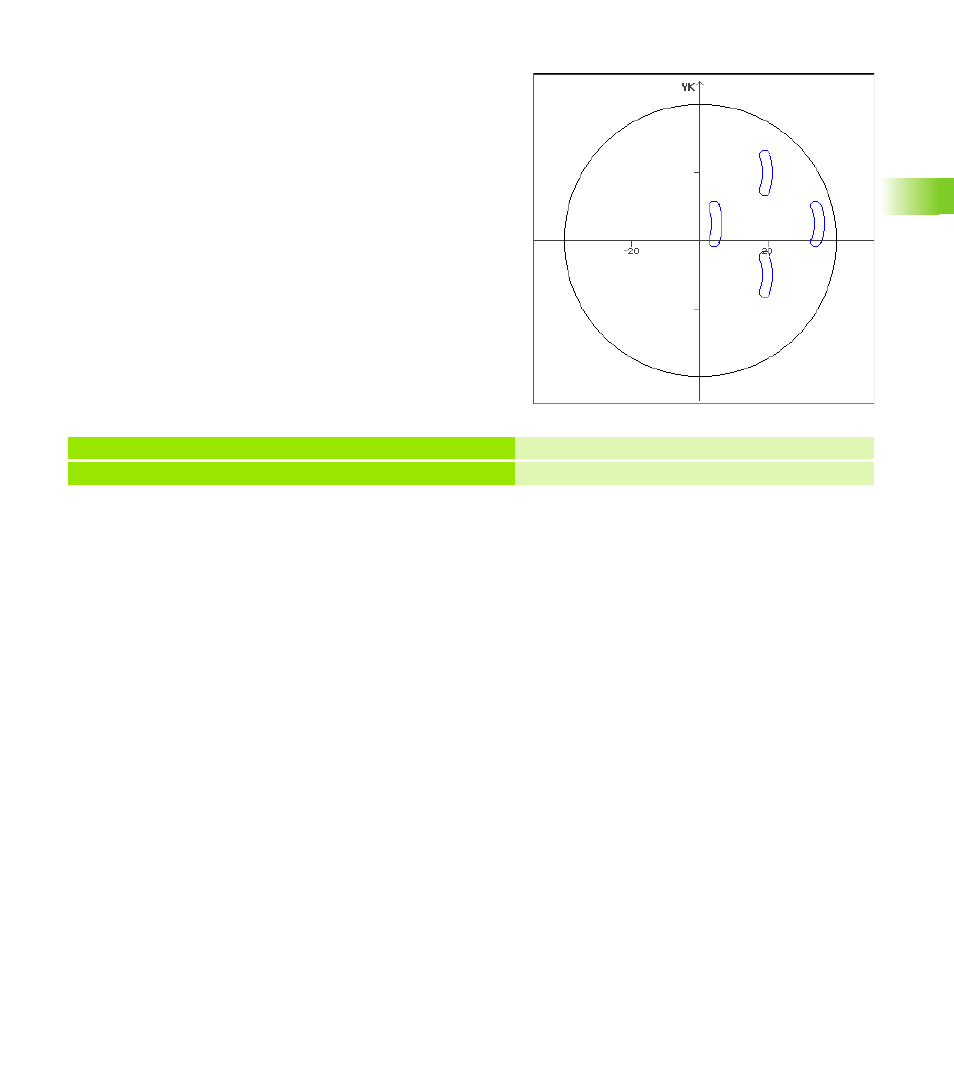

Exemple: Centre de courbure comme référence, position d'origine
N.. G402 Q4 K30 A0 XK5 YK5 H1
Modèle circulaire, position d'origine
N.. G303 I0 J0 R15 A-20 W20 B3 P1
Rainure circulaire
