6.8 Cont
ours a
v
e
c l'ax
e C
Face frontale ou face arrière: Modèle circulaire
de trous ou de figures

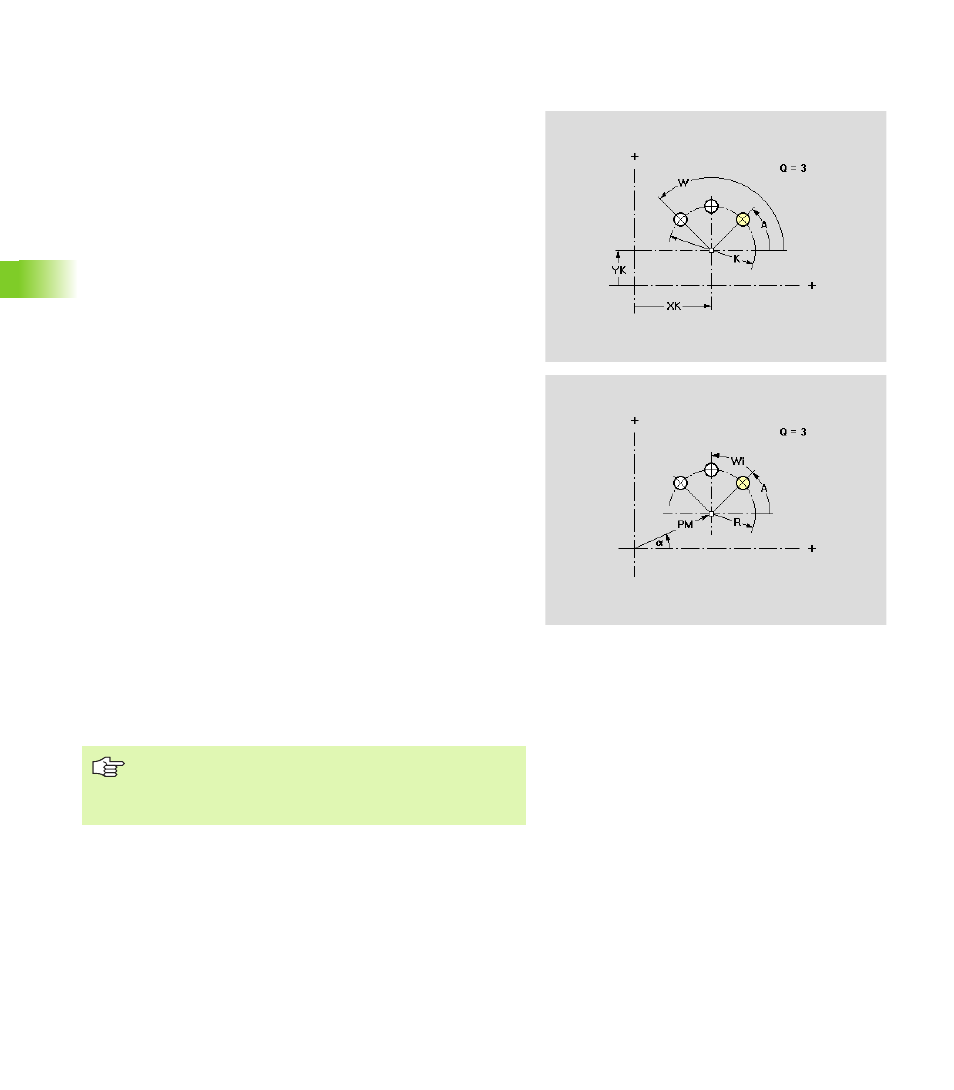

La fonction définit un modèle circulaire de trous ou de figures sur la
face frontale/arrière.
Paramètres
XK Centre du modèle en coordonnées cartésiennes
YK Centre du modèle en coordonnées cartésiennes
a Centre du modèle en coordonnées polaires (référence
angulaire: Axe XK positif)
PM Centre du modèle en coordonnées polaires
Q Nombre de figures
Orientation:
„ sens horaire
„ sens anti-horaire
R Rayon du modèle
K Diamètre du modèle
A Angle initial, position de la première figure (référence:
Axe XK)
A et W non programmés: Répartition sur le cercle entier en
commençant à 0°
W Angle final, position de la dernière figure (référence: Axe XK)
W non programmé: Répartition sur le cercle entier en
commençant à A
Wi Angle entre deux figures (signe sans signification)
Position des figures
„ Position normale: La figure de départ pivote autour du
centre du modèle (rotation autour du centre du modèle)
„ Position d'origine: La position de la figure de départ est
conservée (translation)
Définition du perçage/de la figure
Pour les modèles qui comportent des rainures circulaires,
le „centre de courbure“ est additionné à la position du
modèle (voir “Modèle circulaire avec rainures circulaires”
à la page 173).
