CNC PILOT 4290 HEIDENHAIN 505
6.14 Création Int
e
ra
ctiv
e du Plan de tr
a
v
ail (CIP)

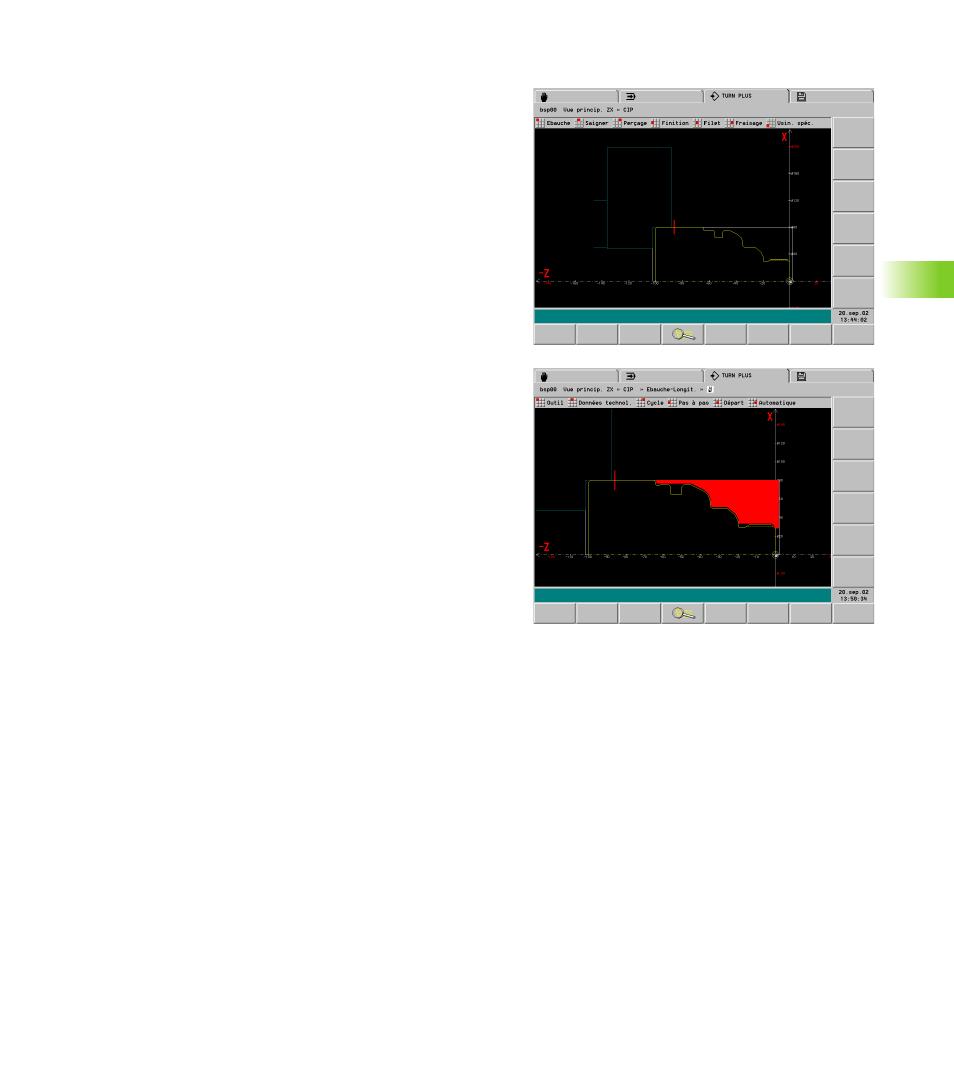

Générer un bloc de travail
Vous définissez un bloc de travail avec les étapes suivantes:
1. Sélectionner le mode d'usinage
2. Sélectionner l'outil
3. Vérifier/optimiser les données de coupe
4. Définir la zone d'usinage en validant la zone (voir “Validations” à la
page 456)
5. Vérifier/optimiser les paramètres du cycle
6. Si nécessaire: Définir la position d'approche et/ou de sortie
7. Si nécessaire: Aborder la position de changement d'outil
8. Vérifier le bloc de travail avec la simulation graphique
9. Valider le bloc de travail ou corrigez-le
Une alternative est de définir d'abord la zone d'usinage. TURN PLUS
peut ensuite sélectionner l'outil (sous-menu „Outil > automatique“).
Lancez la simulation après avoir défini toutes les actions et tous les
paramètres du bloc de travail (sous-menu „Départ“). A l'issue de la
simulation, plusieurs possibilités sont disponibles:
„ Enregistrer le bloc de travail: Le bloc de travail est enregistré et la
pièce actualisée (suivi de la pièce brute).
„ Modifier un bloc: TURN PLUS rejette le bloc de travail. Corrigez les
paramètres et exécutez une nouvelle simulation.
„ Répéter un bloc: TURN PLUS simule à nouveau l'usinage.
Vue d'ensemble des modes d'usinage:
„ Ebauche (voir “Vue d'ensemble: Mode d'usinage Ebauche” à la
page 508)
„ Gorge (voir “Vue d'ensemble: Mode d'usinage „Saigner“ (gorges)”
à la page 517)
„ Perçage (voir “Vue d'ensemble: Mode d'usinage Perçage” à la
page 526)
„ Finition (voir “Mode d'usinage Finition” à la page 531)
„ Filet (voir “Mode d'usinage Filet (G31)” à la page 535)
„ Fraisage (voir “Vue d'ensemble: Mode d'usinage Fraisage” à la
page 536)
„ Usinage spécial (voir “Usinage spécial (US)” à la page 542)
