3.7 Surv
eillance de c
h
ar
g
e
Production sous surveillance de charge
La configuration à l'intérieur du programme CN (G996) détermine si la
production a lieu „sous surveillance de charge“.

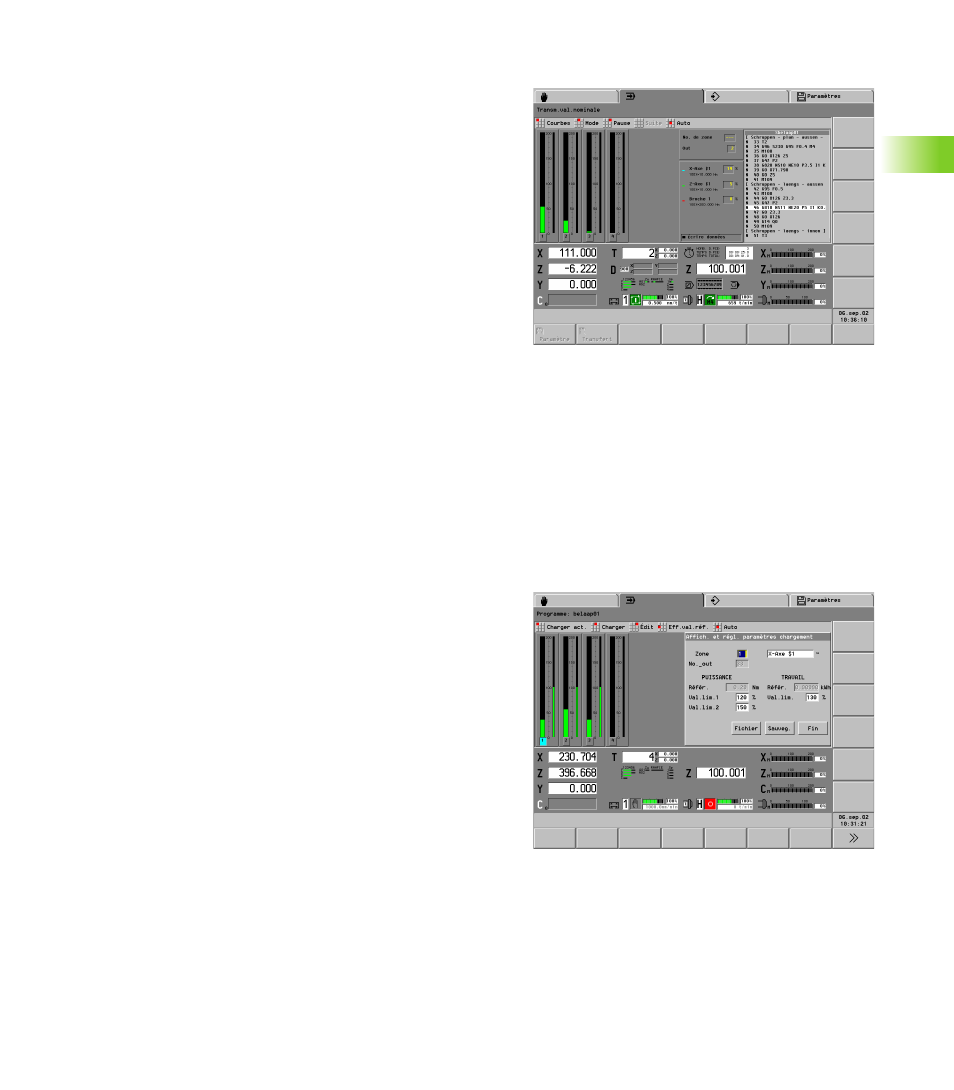

Afficher les couples et vitesses limites:
U Sélectionner „Aff(ichage) > Surveillance charge > Affichage“
Sous-menu „Surveillance charge > Affichage“:
„ Sous-menu „Courbes“
Dans „Courbes 1..4“, vous affectez les entraînements aux champs
de saisie.
„ Graphique filaire: Une courbe
„ Graphique en barres: Jusqu'à 4 barres
„ Avec „Grille d'affichage“, vous modifiez la précision de la
représentation. Une „petite grille“ accroît la précision (valeurs: 4,
9, 19, 39 secondes par image).
„ Groupe de menus „Mode“:
„ Graphisme filaire: Affiche le couple de rotation et les valeurs
limites sur l'axe du temps. Valeurs limites en „gris“: Zone sans
surveillance (masquage des trajectoires avec avance rapide).
„ Graphique en barres: Affiche le couple actuel, le „travail“
précédent et toutes les valeurs limites de la zone de surveillance.
„ Pause: Stoppe l'affichage
„ Suite: Poursuit l'affichage
„ Auto: Retour au menu Automatique
Edition des valeurs limites
„L'éditeur des paramètres de surveillance“ vous permet d'analyser
l'usinage de référence et d'optimiser les valeurs limites.
Dans l'en-tête, la CNC PILOT affiche le nom du programme des
paramètres de surveillance chargés.
Sélection:
U Sélectionner „Aff(ichage) > Surveillance charge > Editer“
Sous-menu „Edit. surv. charge“:
„ Charger act (fichier actuel): Paramètres de surveillance du
programme CN sélectionné.
„ Charger: Paramètres de surveillance que vous sélectionnez.
„ Edit: Visualisation et édition des valeurs limites.
„ Eff. val. réf.: Efface les paramètres de surveillance du programme
CN affiché.
„ Auto: Retour au menu Automatique
