Usinage résiduel du contour: S'il reste de la matière sur les contours
tombants, vous l'enlevez avec „Usinage contour résiduel“ (voir fig.
„G890 Q4“). Une limite d'usinage n'est généralement pas
nécessaire.
Evidement: La CIP usine des zones de contour plongeantes qui ont
été calculées avec l'„angle d'engagement“ (gorges: EKW <= mtw).
Pour la finition – évidement, utilisez de préférence des „outils
neutres“.
Règles en vigueur pour les chanfreins/arrondis:
„ Attribut „Hauteur de rugosité/avance“ non programmé: La CNC
PILOT réduit automatiquement l'avance. Un nombre minimum de
„FMUR“ rotations (paramètre d'usinage 5) sera réalisé.
„ Attribut „Hauteur de rugosité/avance“ programmé: Pas de
réduction de l'avance
„ Pour les chanfreins/arrondis qui, en raison de leur taille, ont été
usinés avec au moins „FMUR“ rotations (paramètre d'usinage 5), il
n'y a pas de réduction de l'avance.
H Mode de dégagement. L'outil est relevé à 45° dans le sens
inverse au sens de l'usinage. La trajectoire de dégagement
suivante est définie par H:
„ H=0: En diagonale jusqu'à la position de dégagement
„ H=1: Sens X, puis Z
„ H=2: Sens Z, puis X
„ H=3: L'outil est relevé en avance d'usinage jusqu'à la
distance de sécurité
I Position de dégagement avec H=0, 1, 2
K Position de dégagement avec H=0, 1, 2
Usinage des éléments de forme: Réglage par softkey
Le champ affiche les éléments de forme à usiner (abréviations:
voir tableau de softkeys). Les éléments de forme suivants sont
toujours usinés:
„ C: Chanfrein
„ R: Arrondi
„ PT: Ajustement
„ GW: Filet
Paramètres
X
Z

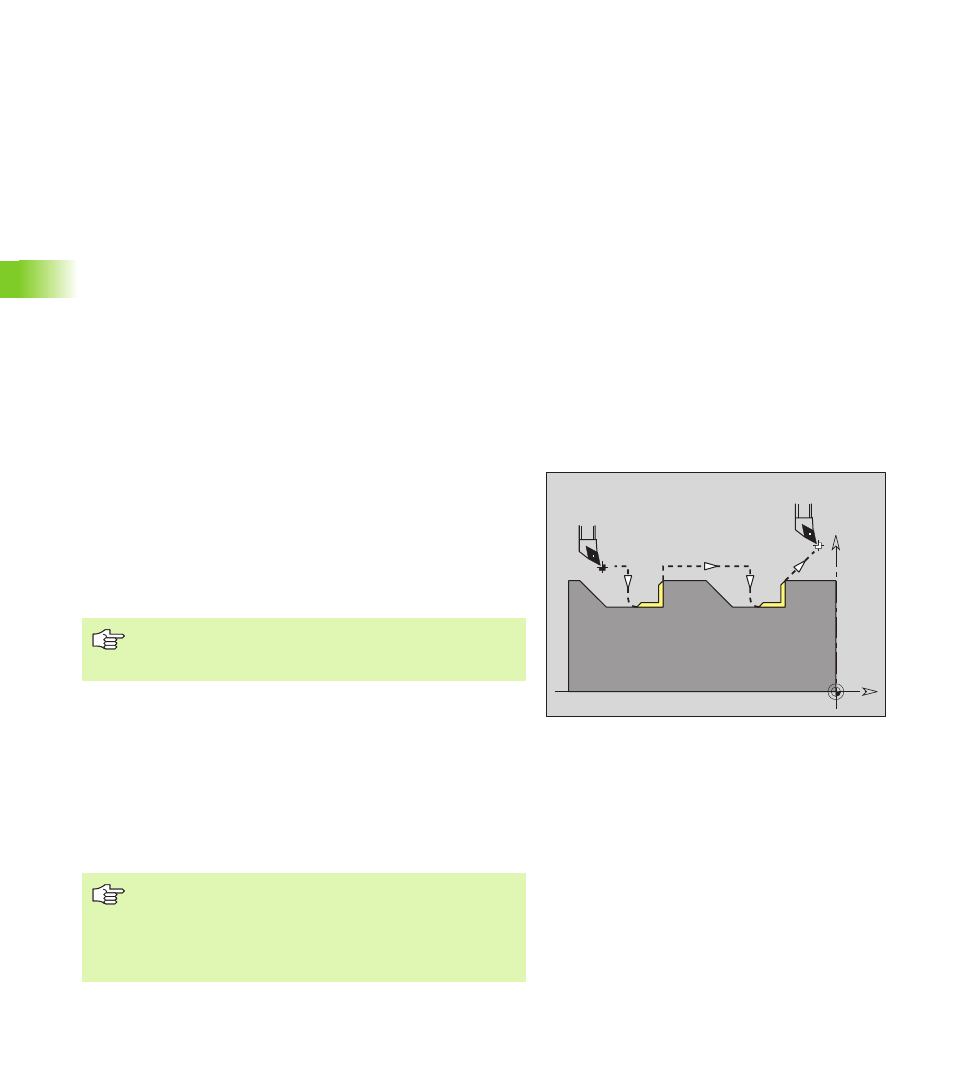

G890 Q4
La stratégie d'approche est définie pour l'„usinage du
contour résiduel“ et de l'„évidement“. La CIP génère le
cycle G890 avec le „mode d'approche Q4“.
La valeur par défaut „Position de dégagement I,K“ varie
selon que vous programmez ou non „Cycle > Approche“:
„ Programmé: Position de „Cycle > Approche“
„ Non programmé: Position du point de changement
d'outil
