CNC PILOT 4290 HEIDENHAIN 453
6.8 Cont
ours a
v
e
c l'ax
e C

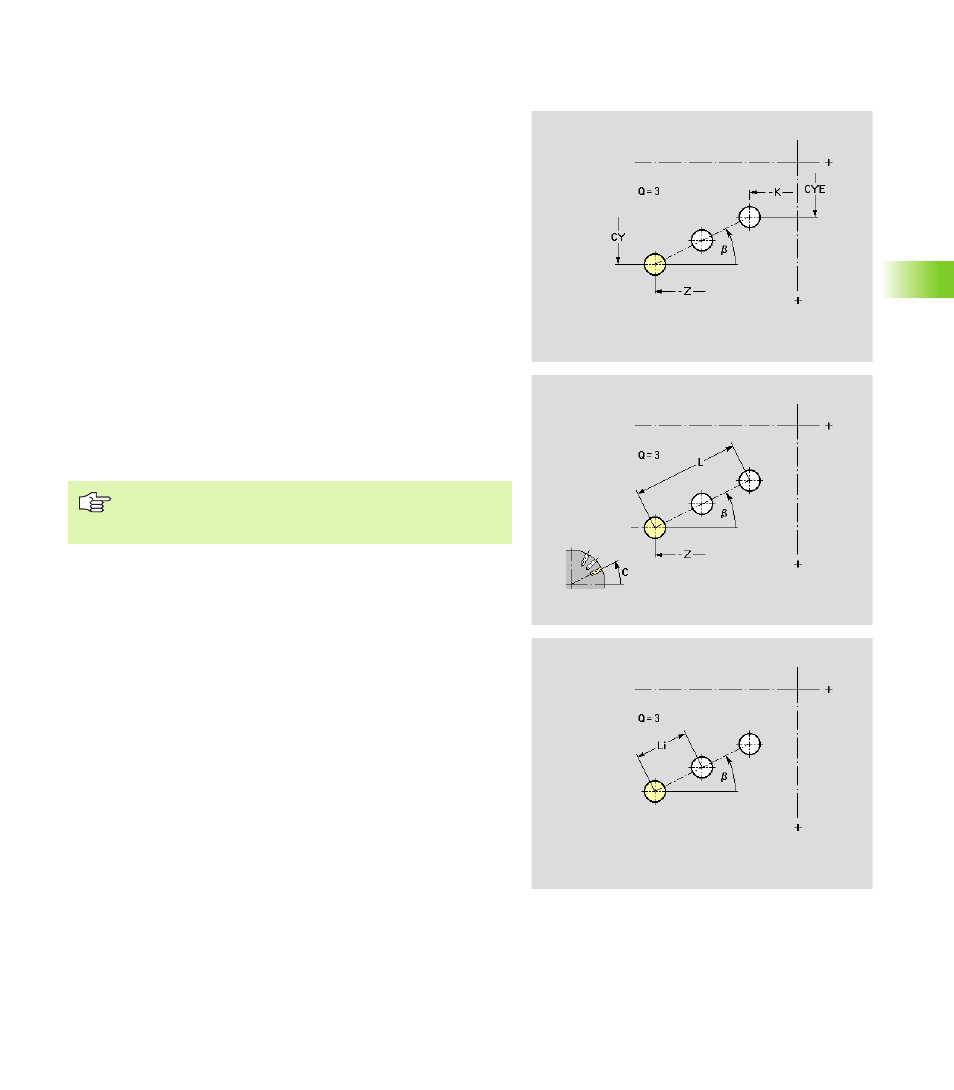

Surface de l'enveloppe: Modèle linéaire de trous
ou de figures
La fonction définit un modèle linéaire de trous ou de figures sur la
surface de l'enveloppe.
Paramètres
Z Point initial du modèle
CY Point initial du modèle – angle comme „cote de segment"
C Point initial du modèle – angle
Q Nombre de figures (par défaut: 1)
K Point final du modèle
Ki Distance entre deux figures dans le sens Z
CYE Point final du modèle – angle comme „cote dimensionnelle"
CYi Distance entre les figures – comme „cote dimensionnelle"
L Longueur totale du modèle
Li Distance entre deux figures (distance modèle)
b Angle axe longitudinal du modèle (référence: Axe Z)
Définition du perçage/de la figure
Si vous ne programmez pas le „point final“, les trous/
figures seront alors disposés régulièrement sur la surface
de l'enveloppe.
