Attribut „Correction additive“
Cet attribut vous permet de définir une correction additive s'appliquant
à tout le contour, à une zone du contour ou à certains éléments de
contour.
La CNC PILOT gère 16 „corrections additives“ indépendantes de
l'outil. Dans cet attribut, vous définissez le „numéro de la correction
additive“. La valeur de correction est définie dans un paramètre.
Attribuer la „correction additive“:
U Sélectionner „Attributs > Avance/rugosité > Correction additive“
dans le menu Pièce finie
U Sélectionner tout le contour, une zone de contour ou certains
éléments de contour (voir “Validations” à la page 456)
U TURN PLUS ouvre la boîte de dialogue „Correction additive“
U Introduire le numéro de la correction additive
Attribut d'usinage „Mesurer“
L'attribut d'usinage intègre le programme expert inscrit dans le
paramètre d'usinage 21 („UP-MEAS01“). Ceci vous permet de mettre
en œuvre une passe de mesure toutes les n pièces.
Affecter l'attribut d'usinage „Mesurer“:
U Sélectionner „Attributs > Attribut d'usinage > Mesurer“ dans le
menu Pièce finie
U Sélectionner un élément de contour. TURN PLUS ouvre la boîte de
dialogue „Section de mesure“ (passe de mesure).
U Définir les paramètres du programme expert
Paramètres
D9xx Offset, numéro de la correction additive (1..16)
Paramètres

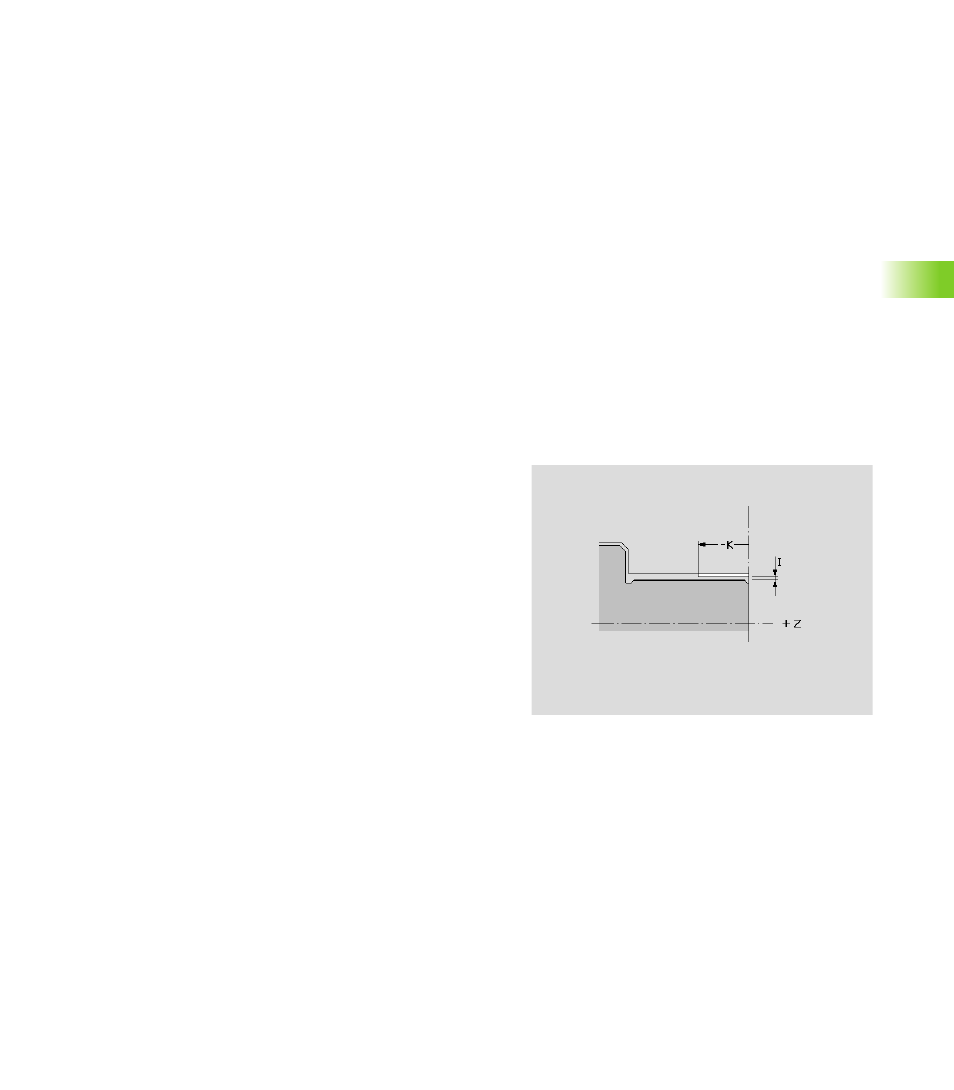

I Surépaisseur pour passe de mesure
K Longueur pour passe de mesure
Q Compteur de boucles de mesure: Toutes les n pièces, la pièce
sera mesurée
