Face frontale ou face arrière: Perçage unique
Cette fonction définit un perçage unique sur la face frontale/arrière
avec les éléments suivants:
„ Centrage
„ Perçage
„ Lamage
„ Filetage
Centrage sur contour de la face frontale/arrière

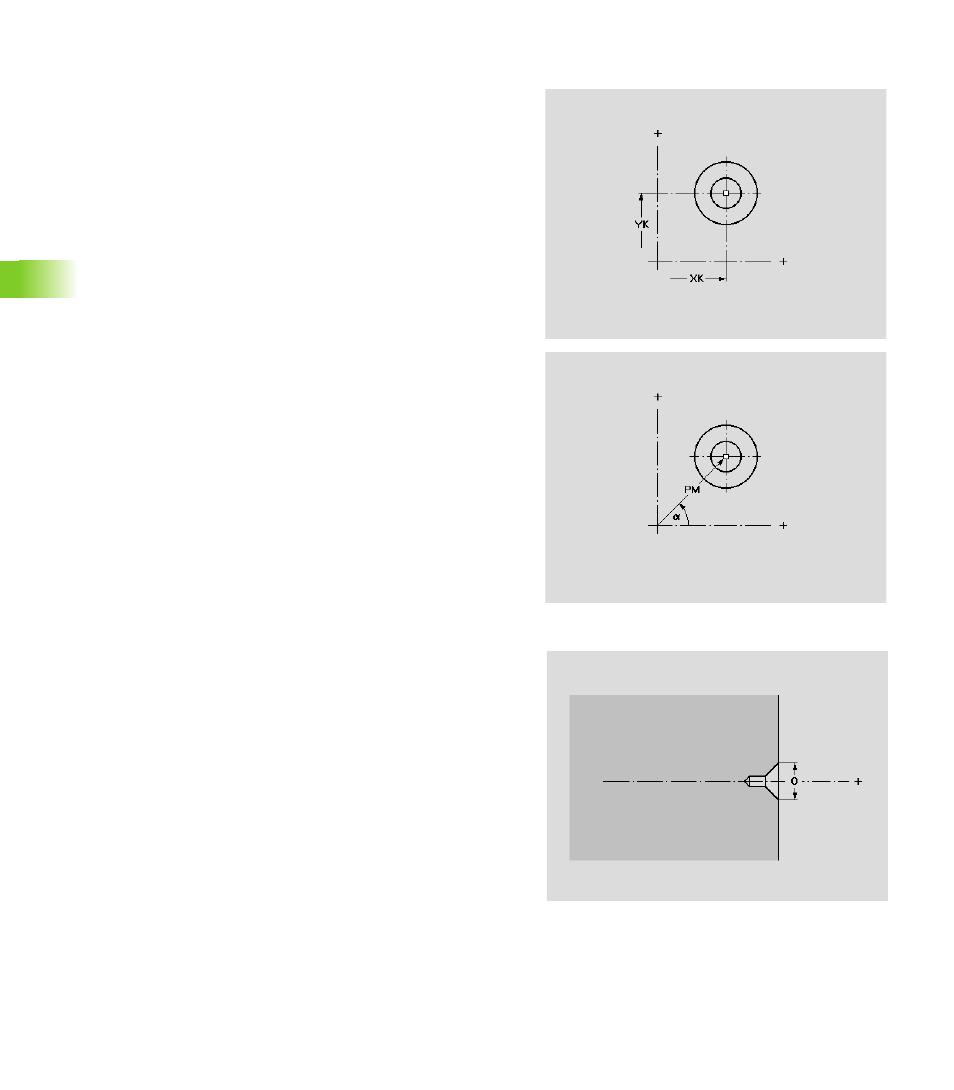

Paramètres du point de référence du perçage
XK Centre du trou en coordonnées cartésiennes
YK Centre du trou en coordonnées cartésiennes
a Centre de perçage en coordonnées polaires (référence
angulaire: Axe XK positif)
PM Centre de perçage en coordonnées polaires
Paramètres pour le centrage
Q Diamètre de centrage
