6.5 Cont
our de la pièce finie
Elément circulaire

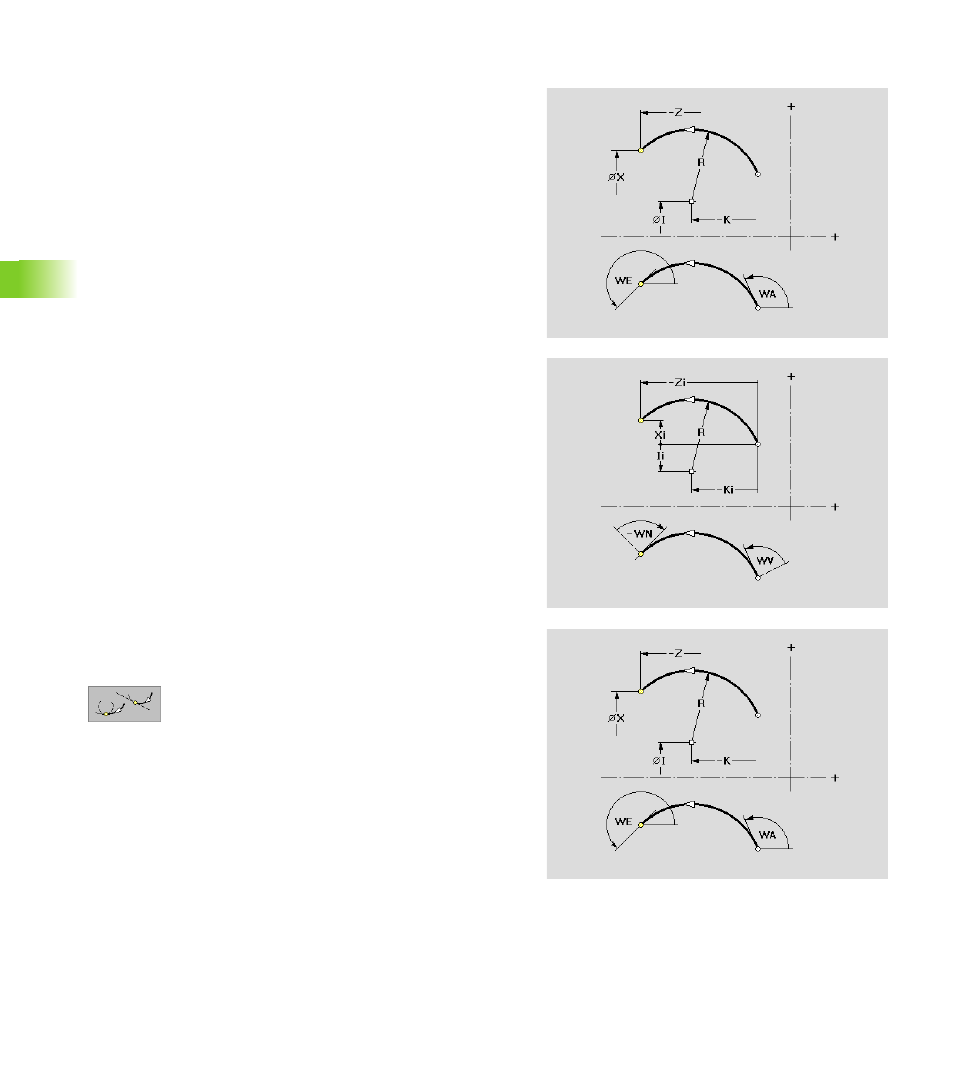

La fonction définit un élément circulaire.
Paramètres
Point final de l'arc de cercle
X
Point final en coordonnées cartésiennes
Z
Point final en coordonnées cartésiennes
Xi
Distance point initial/point final
Zi
Distance point initial/point final
a
Point final en coordonnées polaires (référence: Axe Z positif)
P
Point final en coordonnées polaires
ai
Point final, polaire (référence angle ai: voir figure)
Pi
Point final polaire, incrémental (distance linéaire entre le
point initial et le point final)
Centre de l'arc de cercle
I
Centre
K
Centre
Ii
Distance entre le point initial et le centre
Ki
Distance entre le point initial et le centre
b
Centre en coordonnées polaires (référence: Axe Z positif)
PM
Centre en coordonnées polaires
bi
Centre polaire, incrémental (référence: Angle entre la ligne
passant par le point initial, parallèle à l'axe Z et la ligne reliant
le point initial au centre)
PMi
Centre polaire, incrémental (PMi: Distance linéaire entre le
point initial et le centre)
Autres paramètres
R
Rayon de l'arc de cercle
Tangentiel/non tangentiel: Définir la transition vers
l'élément de contour suivant
WA
Angle entre l'axe Z positif et la tangente au point initial de
l'arc de cercle
WE
Angle entre l'axe Z positif et la tangente au point final de l'arc
de cercle
WV
Angle anti-horaire entre l'élément précédent et la tangente
au point initial de l'arc de cercle. Arc de cercle comme
élément précédent: Angle avec la tangente
WN
Angle anti-horaire entre la tangente au point final de l'arc de
cercle et l'élément suivant. Arc de cercle comme élément
suivant: Angle avec la tangente
