Units smart.Turn
2.5 Units – P
e
rçag
e, ax
e C
Unit „Modèle linéaire de taraudage sur
l'enveloppe"
L'Unit réalise un modèle linéaire de taraudages équidistants sur
l'enveloppe.
Nom de l'unit : G73_Lin_Envel_C / cycle : G73 (voir à la page 320)
Utilisez la longueur d'extraction si l'outil est fixé dans une pince de
serrage avec compensation linéaire. En fonction de la profondeur à
tarauder, du pas et de la longueur d'extraction, le cycle détermine un
nouveau pas nominal. Le pas nominal est légèrement inférieur au pas
du taraud. Lors de la réalisation du filet, le taraud est extrait du mandrin
de serrage de la „longueur d'extraction“. Ce procédé vous permet
d'augmenter la durée de vie des tarauds.
Accès à la banque de données technologiques
 Mode d'usinage : taraudage
 Paramètres variables : S

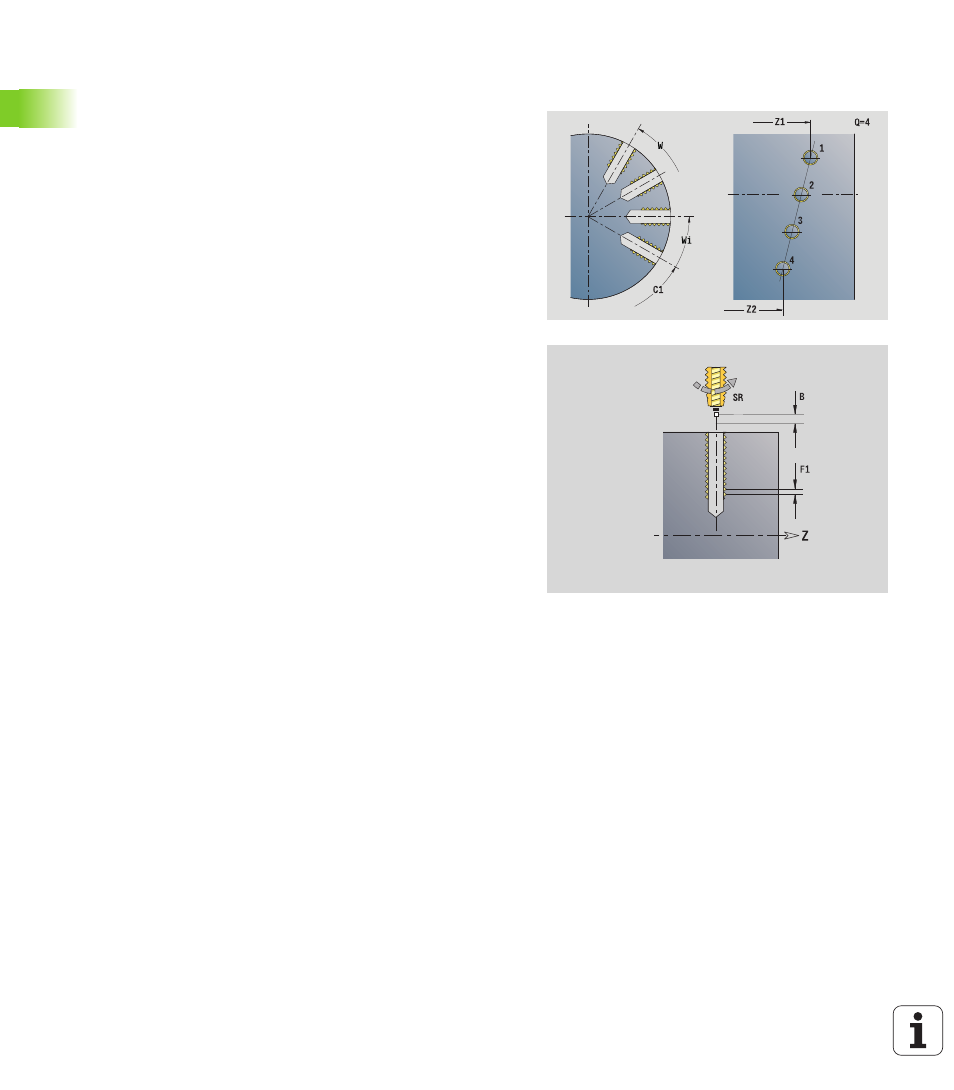

Formulaire Modèle
Q
Nombre de perçages
Z1, C1 Pt départ du modèle
Wi Incrément angulaire
W Angle final
Z2 Point final du modèle
Formulaire cycle
X1
Point de départ du perçage (cote au diamètre)
X2 Point final du perçage (cote au diamètre)
F1 Pas du filetage
B Longueur d'approche
L Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SR Vitesse de rotation de retrait (par défaut: Vitesse de
rotation lors du taraudage)
RB Plan de retrait
Autres formulaires :
voir à la page 58
