HEIDENHAIN MANUALplus 620, CNC PILOT 640
245
4.1
0 Déplacements linéair
es et cir
c
ulair
e
s

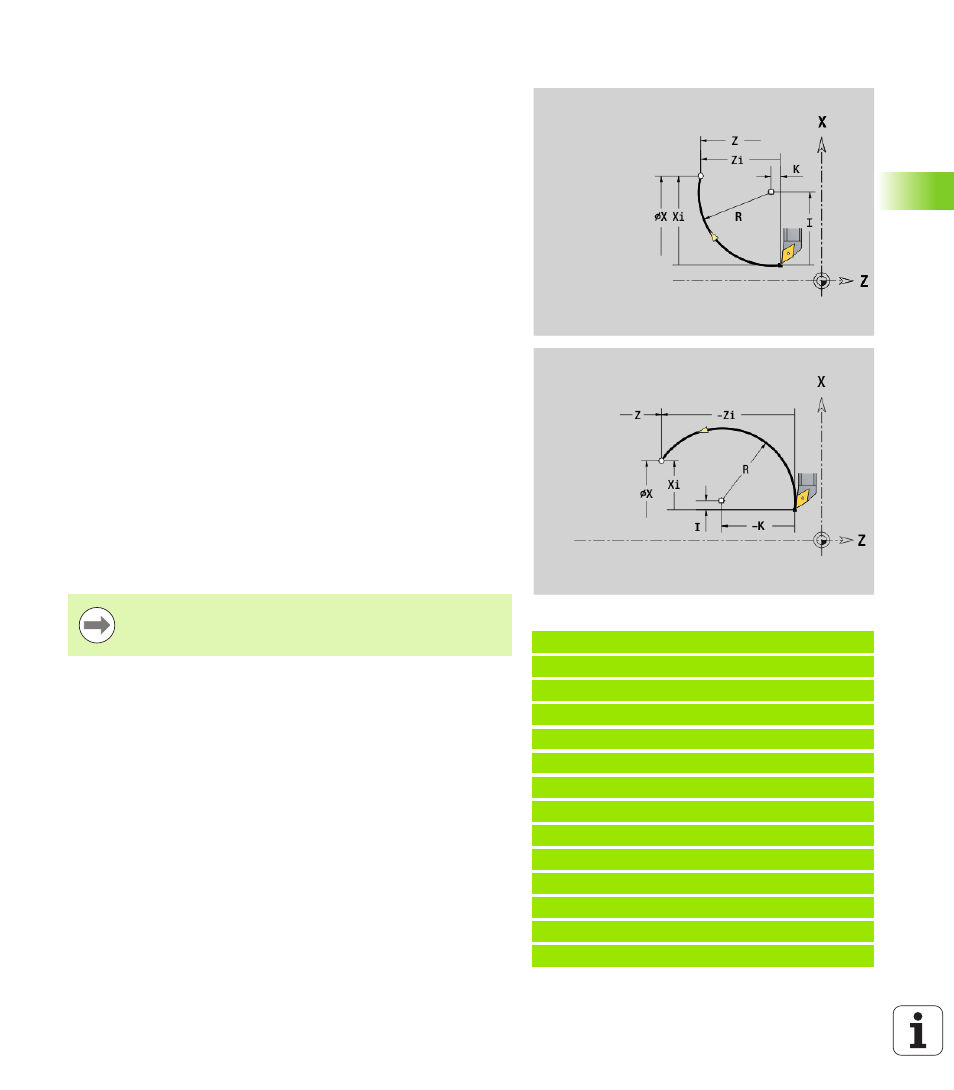

Déplacement circulaire G2/G3
G2/G3 interpolation circulaire en avance travail jusqu'au „point final".
La cotation du centre est en incrémental. Sens de rotation (voir figure
d'aide):
 G2: Sens horaire
 G3: Sens anti-horaire
Exemple : G2, G3
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X0 Z2
N3 G42
N4 G1 Z0
N5 G1 X15 B-0.5 E0.05
N6 G1 Z-25 B0
N7 G2 X45 Z-32 R36 B2
N8 G1 A0
N9 G2 X80 Z-80 R20 B5
N10 G1 Z-95 B0
N11 G3 X80 Z-135 R40 B0
N12 G1 Z-140
N13 G1 X82 G40
. . .
Paramètres
X Point final (Cote au diamètre)
Z Point final
R Rayon (0 < R <= 200 000 mm)
I Centre incrémental (distance point initial – centre; cote de
rayon)
K Centre incrémental (distance point initial – centre)
Q Point d'intersection. Point final lorsque l'arc de cercle coupe
une droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.
 Aucune introduction : Raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
BE Facteur d'avance spéciale pour chanfrein/arrondi (par défaut: 1)
Avance spéciale = avance active * BE (0 < BE <= 1)
Programmation X, Z : en absolu, en incrémental, modal
ou „?“
