60
Units smart.Turn
2.1 Units smar
t.T
u
rn

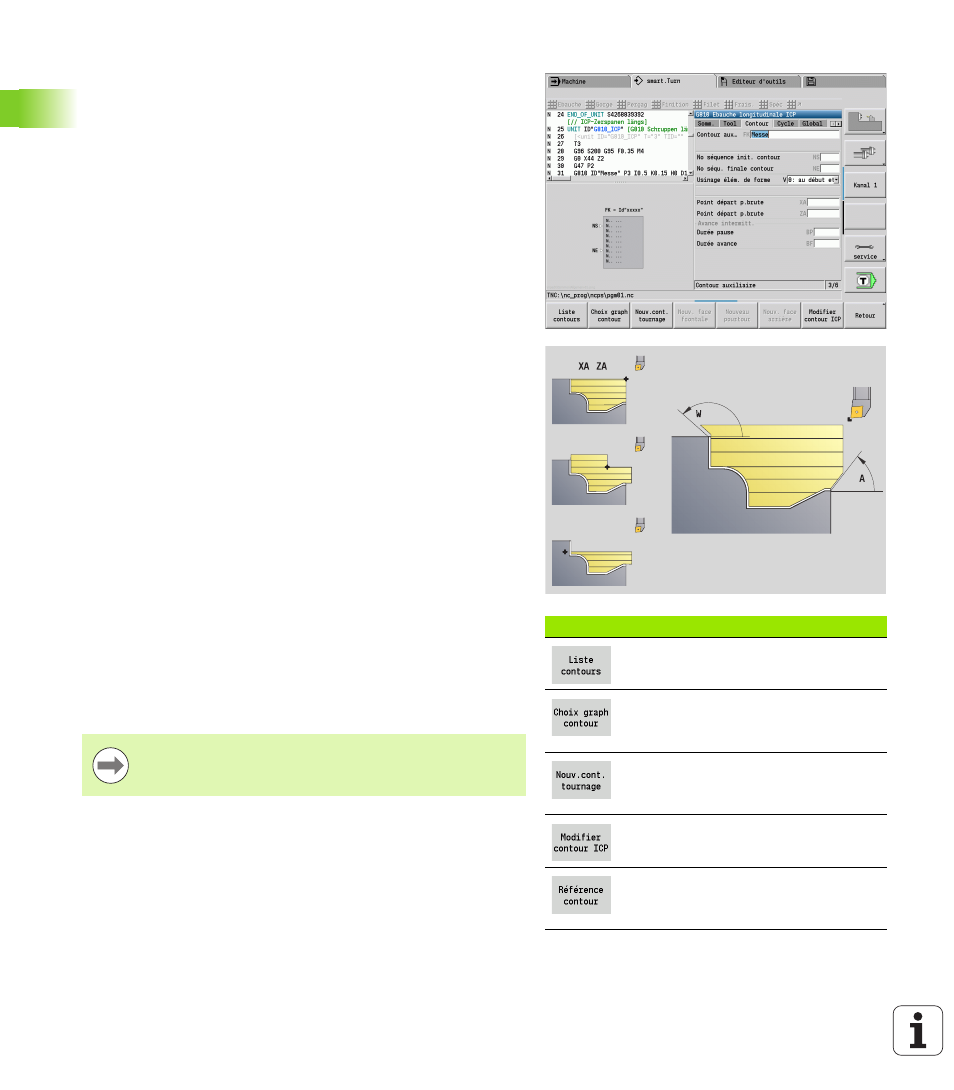

Le formulaire Contour
Dans ce formulaire, vous définissez les contours à usiner. Il faut
distinguer entre la définition directe du contour (G80) et la référence à
une définition de contour externe.(section PIECE FINIE ou CONTOUR
AUX.).
Softkeys pour le formulaire Contour ICP
Ouvre la liste de sélection des contours
définis dans le programme
Affiche dans la fenêtre graphique tous
les contours définis. La sélection se fait
avec les touches du curseur.
Lance l'éditeur ICP. Introduire au
préalable le nom du contour souhaité
dans FK.
Ouvre l'éditeur ICP avec le contour
actuellement sélectionné
Ouvre la fenêtre graphique pour
sélectionner une zone partielle d'un
contour pour NS et NE.
Paramètre définition de contour ICP
FK Contour auxiliaire: Nom du contour à usiner
Vous pouvez sélectionner un contour existant, ou redéfinir
un contour avec ICP.
NS Numéro de séquence initiale. Début de la section de contour
NE Numéro de séquence finale. Fin de la section de contour
 NE non programmé: L'élément de contour NS est usiné
dans le sens de définition du contour.
 NS=NE programmé: L'élément de contour NS est usiné
dans le sens inverse du sens de définition du contour.
V Usiner les éléments de forme (par défaut: 0)
Un chanfrein/arrondi est usiné:
 0: Au début et à la fin du contour
 1: Au début du contour
 2: A la fin du contour
 3: Aucun usinage
 4: seulement chanfrein/arrondi – Pas l'élément de base.
(condition: section de contour avec un élément)
XA, ZA Point initial pièce brute (actif seulement, si aucune pièce
brute n'a été programmée):
 XA, ZA non programmés: Le contour de la pièce brute est
calculé à partir de la position d'outil et du contour ICP.
 XA, ZA programmés: Définition du coin du contour de la
pièce brute.
BP Durée de pause: durée de l'interruption du mouvement
d'avance. L'interruption d'avance (intermittente) permet de
briser le copeau.
BF Durée d'avance: Intervalle de temps jusqu'à l'exécution de la
pause suivante. L'interruption d'avance (intermittente)
permet de briser le copeau.
Les softkeys mentionnées ne peuvent être sélectionnées
que si
le curseur se trouve dans le champ FK ou sur NS
ou NE.
