Modèle linéaire sur l'enveloppe g411-géo, 8 cont ours sur l'en v e loppe – HEIDENHAIN SW 54843x-02 DIN Programming Manuel d'utilisation
Page 240
240
Programmation DIN
4.8 Cont
ours sur l'en
v
e
loppe

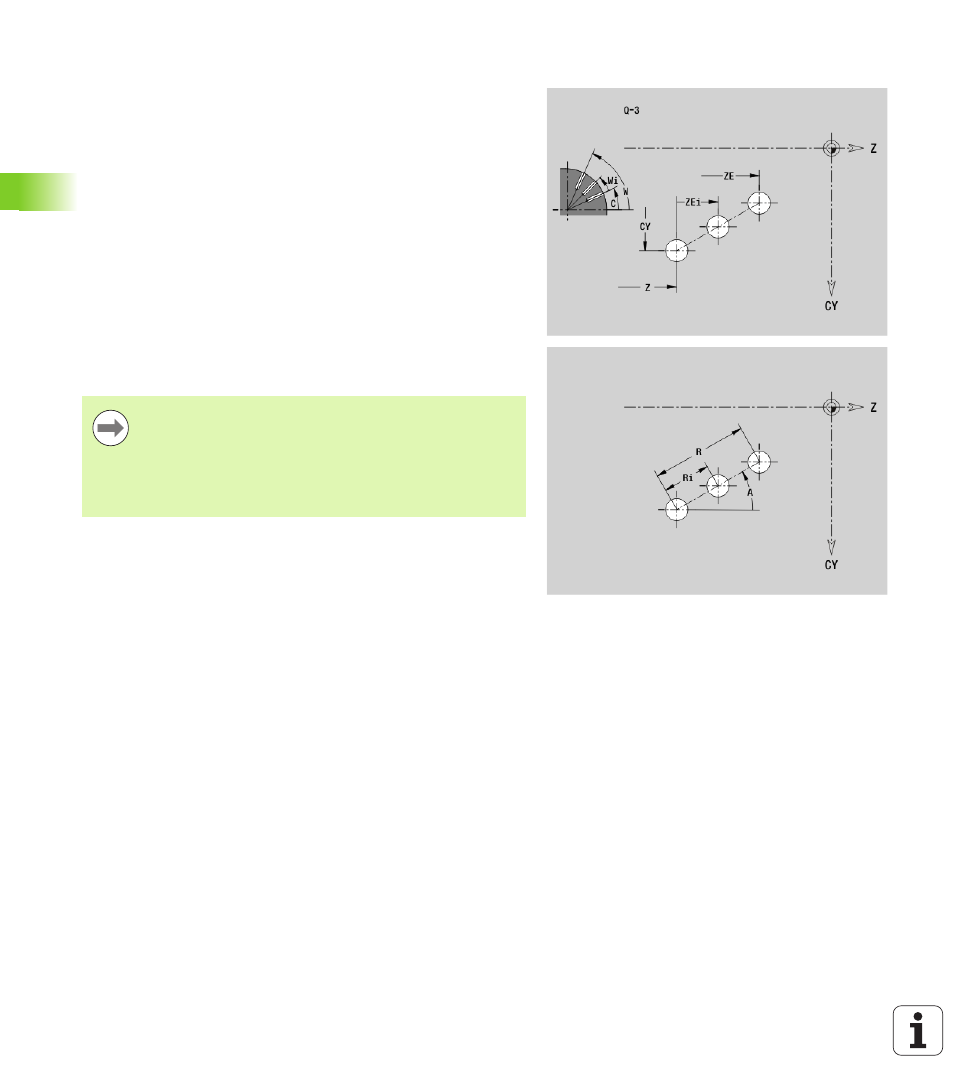

Modèle linéaire sur l'enveloppe G411-Géo
G411 définit un modèle linéaire de perçages ou de figures sur
l'enveloppe. G411 agit sur le perçage/la figure défini(e) dans la
séquence suivante (G310.0.315, G317).
Paramètres
Q
Nombre de figures (par défaut: 1)
Z
Point initial
C
Point initial (angle initial)
CY
Point de départ en „cote linéaire"; référence: Développé avec
„diamètre de référence"
ZE
Point final
ZEi Distance entre les figures dans le sens Z
W
Point final (angle final)
Wi
Distance angulaire entre les figures
A
Angle avec l'axe Z; (par défaut: 0)
R
Longueur totale du modèle
Ri
Distance entre les figures (distance modèle)
Si vous programmez „Q, Z et C“, les perçages/figures
seront réparti(e)s régulièrement sur le périmètre.
Programmez le perçage/la figure dans la séquence
suivante, sans le centre.
Le cycle de fraisage appelle le perçage/la figure dans la
séquence suivante, et non pas la définition du modèle.
