Programmation DIN pour l' axe Y
6.7 Cy
cles de fr
aisag
e
ax
e Y

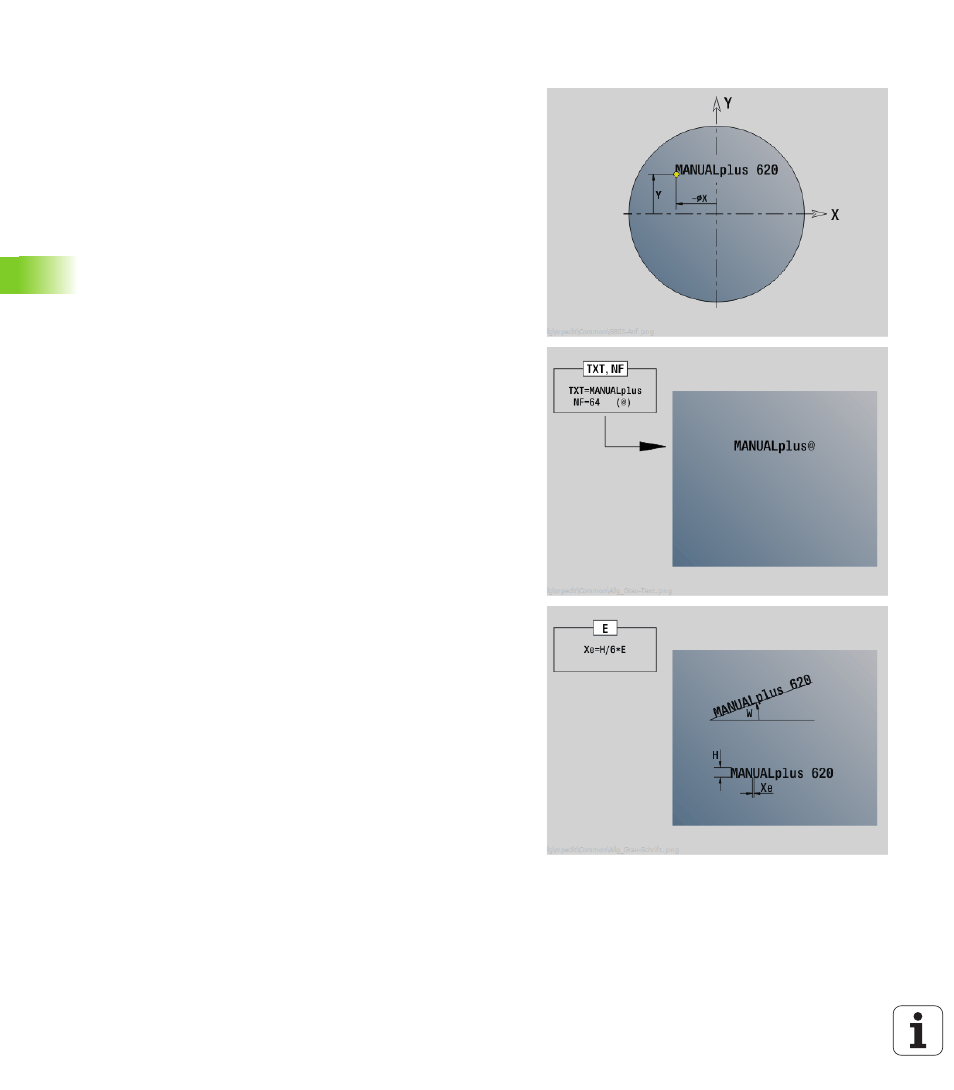

Graver dans le plan XY G803
G803 grave une chaîne de caractères sur une droite dans le plan XY.
Table de caractères : voir à la page 368
Les cycles gravent à partir de la position initiale ou à partir de la
position courante si une position initiale n'est pas définie.
Exemple: Si un tracé de caractères est gravé avec plusieurs appels,
indiquez la position initiale lors du premier appel. Vous programmez
les autres appels sans position initiale.
Paramètres
X, Y
Point initial
Z
Point final Position Z à laquelle l'outil doit plonger pour le
fraisage.
RB
Plan de retrait. Position Z à laquelle l'outil doit être rétracté
pour le positionnement.
ID
Texte devant être gravé
NF
Numéro de caractère (caractère devant être gravé)
W
Position angulaire du tracé de caractères. Exemple: 0° =
caractère vertical; les caractères sont disposés de manière
régulière dans le sens X positif.
H
Haut. caract.
E
Facteur d'espacement (Calcul: voir figure).
F
Facteur d'avance de plongée (avance de plongée = avance
actuelle * FZ)
