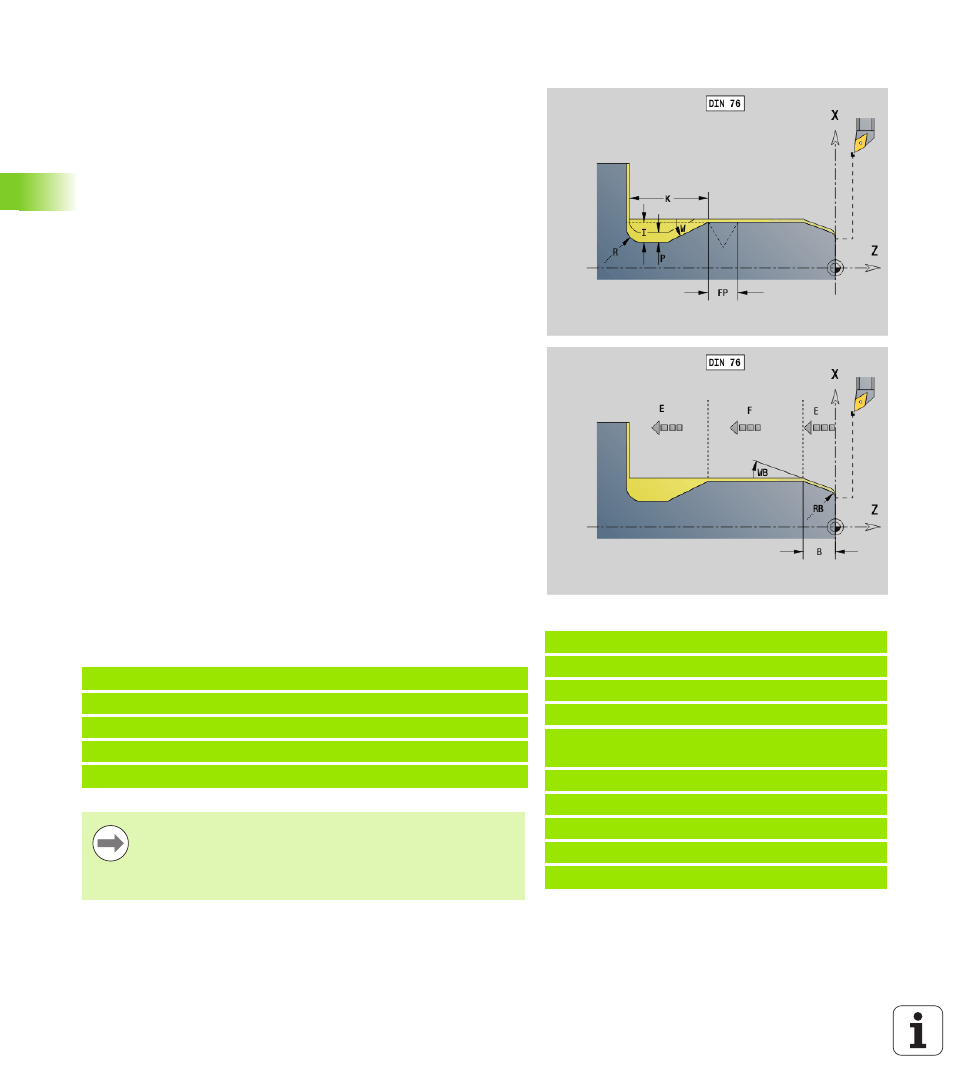

Dégagement DIN 76 avec usinage cylindre G853
Si vous programmez l'un des paramètres Longueur d'attaque ou
Rayon d'attaque
, G853 usine le cylindre „situé avant“, le
dégagement, la surface transversale suivante et l'attaque du cylindre.
Les paramètres que vous ne programmez pas sont calculés par la
Commande à partir du tableau standard.
 FP à l'aide du diamètre
 I, K, W, et R à l'aide de FP (pas du filet)
Séquences suivant l'appel du cycle
Exemple : G853
%853.nc
[G853]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G853 FP1.5 I47 K15 W30 R2 P1 B5 RB2
WB30 E0.2 H1
N4 G0 X50 Z0
N5 G1 Z-30
N6 G1 X60
N7 G80
END
Paramètres
FP Pas du filet
I Profondeur du dégagement (par défaut: tableau standard)
K Longueur du dégagement (par défaut: tableau standard)
W Angle du dégagement (par défaut: tableau standard)
R Rayon du dégagement (par défaut: tableau standard)
P Surépaisseur:
 P non indiqué: Le dégagement sera usiné en une passe.
 P indiqué: Répartition avec phases d'ébauche et finition
– P = Surépaisseur longitudinale, surépaisseur transversale
est toujours de 0,1 mm.
B Longueur d'attaque – pas d'introduction: L'attaque du cylindre
ne sera pas usinée
RB Rayon d'attaque – pas d'introduction: Le rayon d'attaque ne
sera pas usiné
WB Angle d'attaque (par défaut: 45 °)
E
Avance réduite pour l'usinage du dégagement (par défaut:
Avance active)
H Mode de sortie (par défaut: 0):
 0: L'outil retourne au point de départ
 1: L'outil reste à l'extrémité de la face transversale
N.. G853 FP.. I.. K.. W.. /appel du cycle
N.. G0 X.. Z.. /coin pour attaque du cylindre
N.. G1 Z.. /coin du dégagement
N.. G1 X.. /point final surface transversale
N.. G80 /fin de la définition de contour
 Le dégagement n'est exécuté que dans des angles
droits, et ceci parallèlement à l'axe longitudinal.
 Correction du rayon de la dent : est exécutée.
 Surépaisseurs : ne sont pas appliquées.
