130
Units smart.Turn
2.9 Units – F
raisag
e
f
a
ce fr
ontale

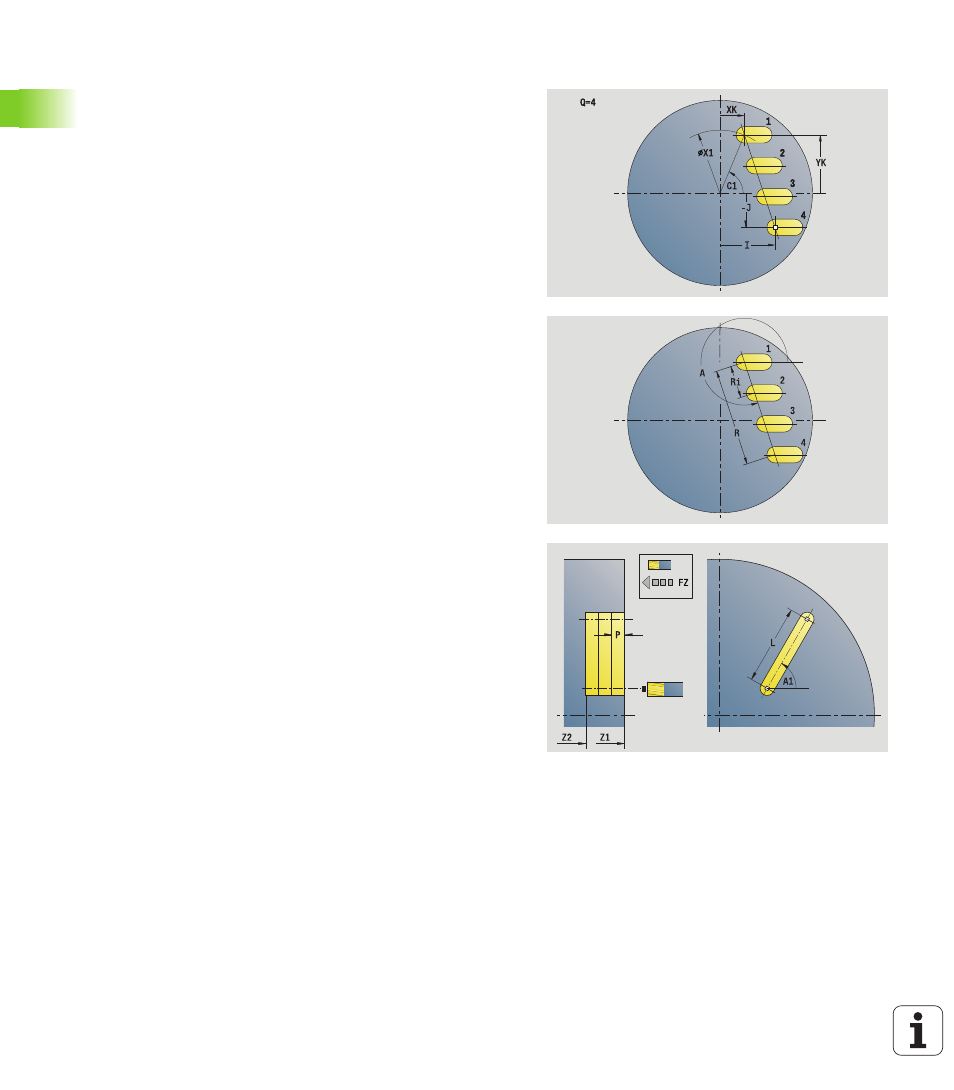

Unit „Modèle linéaire Rainurage Face frontale"
L'Unit réalise un modèle linéaire de rainures équidistantes, sur la face
frontale. Le point de départ des rainures correspond aux positions du
modèle. Les longueurs et positions des rainures sont à définir dans
l'Unit. La largeur de la rainure correspond au diamètre de la fraise.
Nom de l'unit : G791_Lin_Front_C / cycle : G791 (voir à la page 341)
Accès à la banque de données technologiques
 Mode d'usinage : fraisage
 Paramètres variables : F, S, FZ, P
Formulaire Modèle
Q
Nombre de rainures
X1, C1 Point initial polaire
XK, YK Point initial cartésien
I, J Point final (XK, YK)
Ii, Ji Distance (XKi, YKi)
R Distance premier/dernier contour
Ri Distance en incrémental
A Angle du modèle (Référence axe XK)
Formulaire cycle
Z1
Bord supérieur de fraisage
Z2 Fond de fraisage
L Longueur de la rainure
A1 Angle avec axe X
P Plongée max.
FZ Avance de plongée
Autres formulaires :
voir à la page 58
