Gorge (générale) G23–Géo

G23 définit une gorge sur un élément de référence linéaire

préalablement programmé. L'élément de référence peut être oblique.

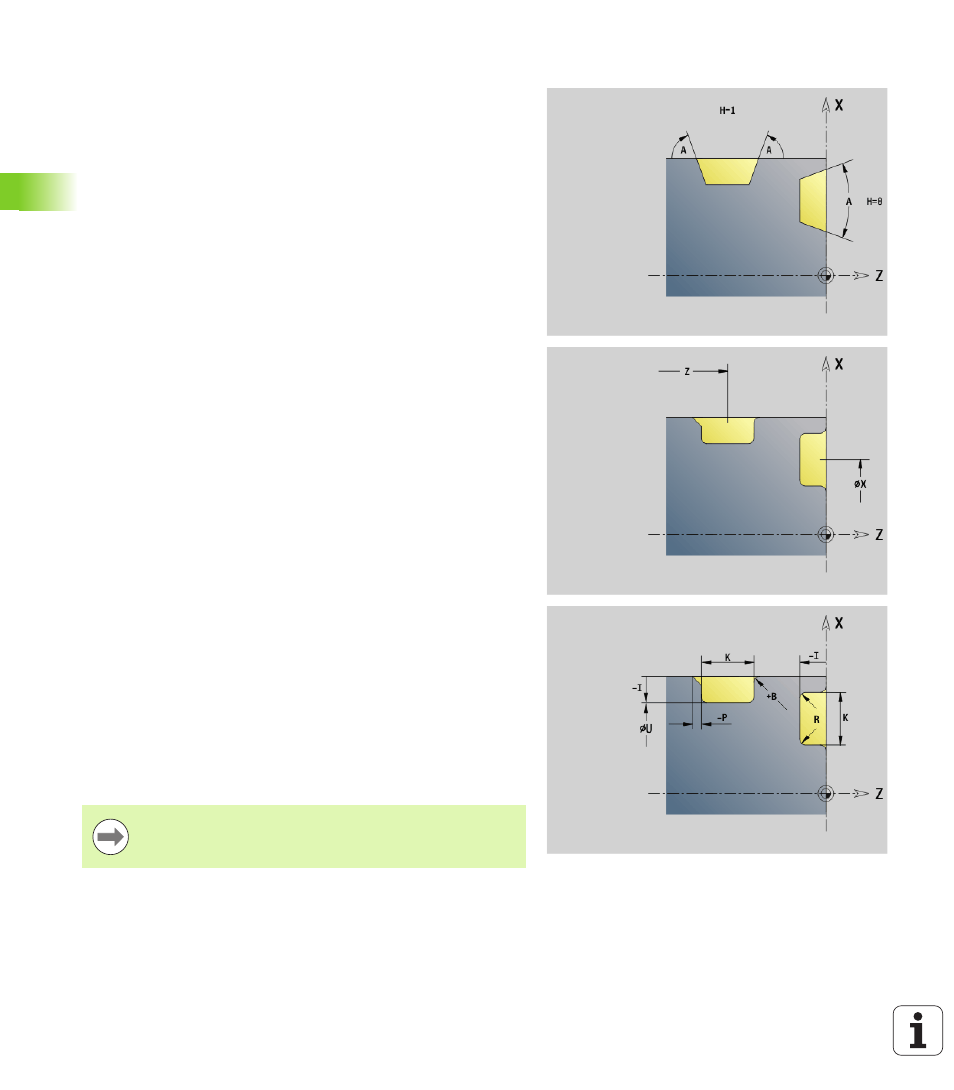

Paramètres

H

Type de gorge (par défaut: 0)

0: Gorge symétrique

1: Dégagement

X

Centre de la gorge sur face transversale (cote de diamètre)
Aucune introduction: la position est calculée

Z

Centre de la gorge sur l'enveloppe
Aucune introduction: la position est calculée

I

Profondeur et position de la gorge

I>0: Gorge à droite de l'élément de référence

I<0: Gorge à gauche de l'élément de référence

K

Largeur de la gorge (sans chanfrein/arrondi)

U

Diamètre de la gorge (diamètre du fond de la gorge). N'utiliser U

que si l'élément de référence est parallèle à l'axe-Z.

A

Angle de gorge (par défaut: 0)

H=0: Angle compris entre les flancs de la gorge (0° <= A <

180° )

H=1: Angle compris entres les flancs de gorge et la droite de

référence (0° < A <= 90° )

B

Rayon externe/chanfrein sur coin proche du point initial (par

défaut: 0)

B>0: Rayon de l'arrondi

B<0: Largeur du chanfrein

P

Rayon externe/chanfrein sur coin éloigné du point initial (par

défaut: 0)

P>0: Rayon de l'arrondi

P<0: Largeur du chanfrein

R

Rayon intérieur dans le fond de la gorge (par défaut: 0)

BE, BF, BD, BP et BH (voir „Attributs d'usinage pour les éléments de

forme” à la page 196)
FP Ne pas usiner cet élément (uniquement nécessaire pour

TURN PLUS).

1 : ne pas usiner la gorge.

Pour la profondeur de gorge, la Commande se réfère à

l'élément de référence. Le fond de la gorge est parallèle à

l'élément de référence.
