HEIDENHAIN MANUALplus 620, CNC PILOT 640
353
4.26 Cy
cles de fr
aisag
e
G840 – Fraisage

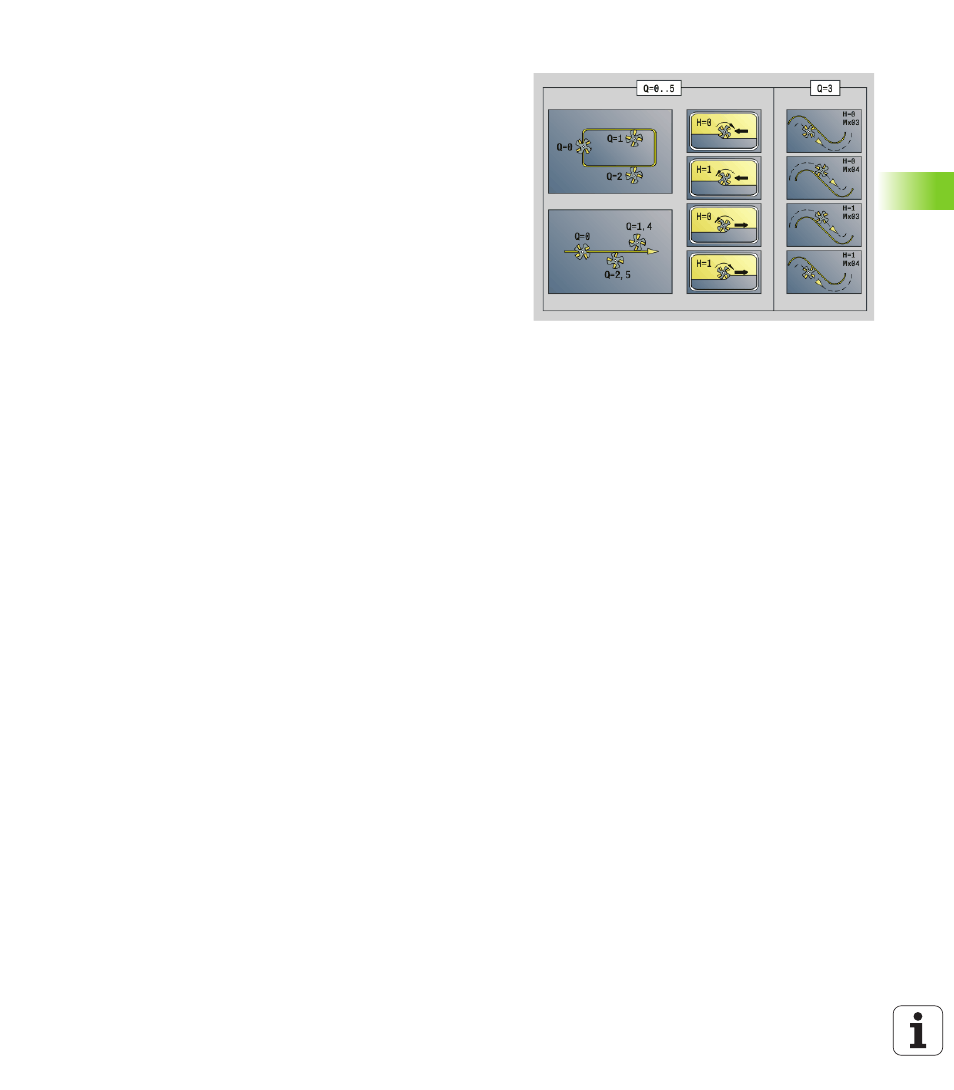

Vous agissez sur le sens du fraisage et sur la compensation du rayon
de la fraise (CRF) avec le type de cycle Q, le sens de déroulement du
fraisage H
et le sens de rotation de la fraise (voir tableau). Ne
programmez que les paramètres indiqués dans le tableau suivant.
Voir également:
 G840 – Principes de base: Page 350
 G840 – Calculer les positions de pré-perçage:Page 351
Paramètres – Fraisage
Q Type de cycle (= lieu du fraisage).
 Contour ouvert. Si les sections se recoupent, „Q“ définit si
la première section (à partir du point initial) ou bien tout le
contour doit être usiné.
 Q=0: Centre de la fraise sur le contour (sans CRF)
 Q=1: Usinage à gauche du contour. Lors de
recoupements, G840 ne tient compte que de la première
zone du contour (point initial: 1er point d'intersection).
 Q=2: Usinage à droite du contour. Lors de recoupements,
G840 ne tient compte que de la première zone du contour
(point initial: 1er point d'intersection).
 Q=3: Usinage à droite ou à gauche du contour, en fonction
de „H“ et du sens de rotation de la fraise (voir tableau).
Lors de recoupements, G840 ne tient compte que de la
première zone du contour (point initial: 1er point
d'intersection).
 Q=4: Usinage à gauche du contour. En cas de
recoupements, G840 tient compte de tout le contour.
 Q=5: Usinage à droite du contour. En cas de
recoupements, G840 tient compte de tout le contour.
 Contour fermé
 Q=0: Centre de la fraise sur le contour (position de pré-
perçage = point initial).
 Q=1: Fraisage intérieur
 Q=2: Fraisage extérieur
 Q=3..5: Non autorisé
ID Contour de fraisage – Nom du contour à fraiser
NS Numéro de séquence – Début de la section de contour
 Figures: Numéro de séquence de la figure
 Contour libre ouvert ou fermé: Premier élément du contour
(pas le point initial)
