2.9 Units – F
raisag
e
f
a
ce fr
ontale

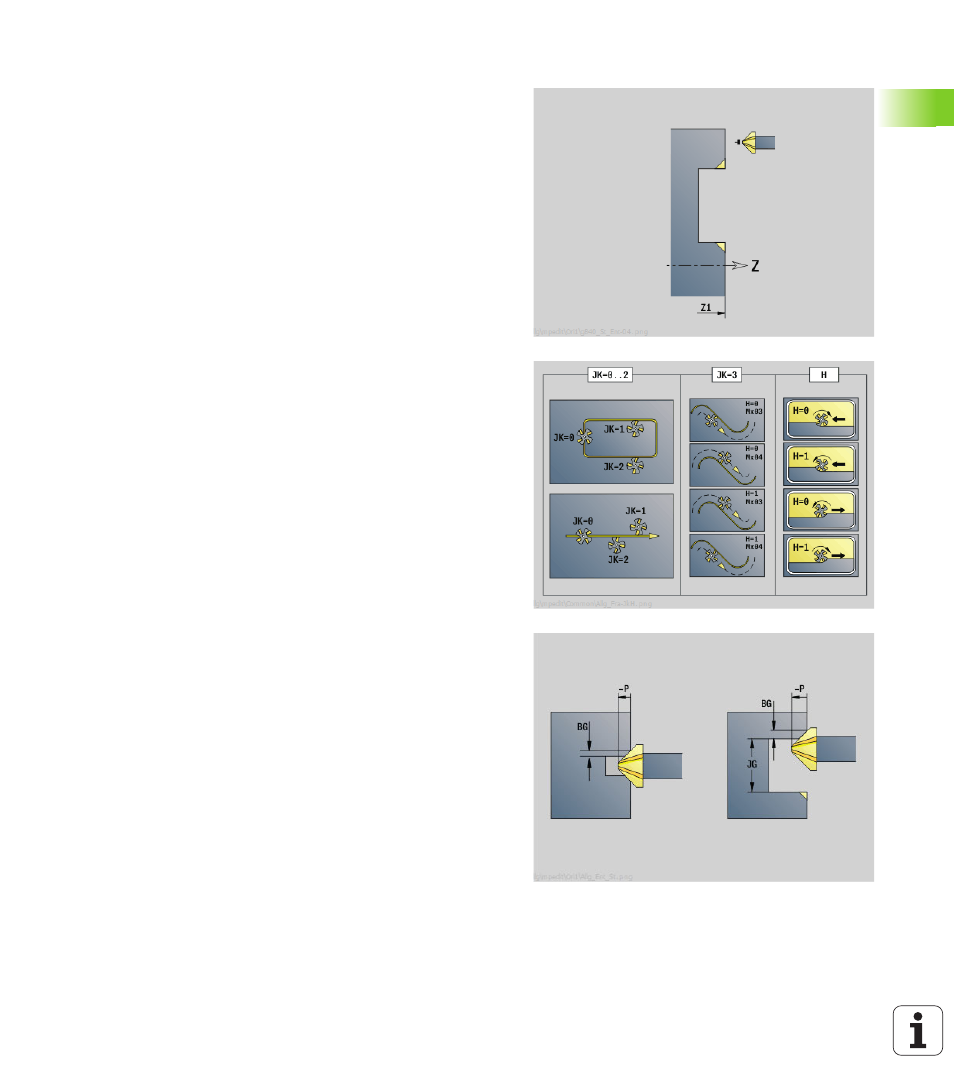

Unit „Ebavurage Face frontale"
L'Unit grave le contour défini avec ICP sur la face frontale.
Nom de l'unit : G840_EBA_C_FRONT / cycle : G840 (voir à la page 357)
Accès à la banque de données technologiques
 Mode d'usinage : ébavurage
 Paramètres variables : F, S
Formulaire Contour
FK
voir à la page 60
NS N° de séquence début de contour
NE N° de séquence fin de contour
Z1 Bord supérieur de fraisage
Formulaire Cycle
JK
Position de fraisage
 JK = 0 : sur le contour
 JK = 1, contour fermé : à l'intérieur du contour
 JK = 1, contour ouvert : à gauche du contour
 JK = 2, contour fermé : à l'extérieur du contour
 JK = 2, contour ouvert : à droite du contour
 JK = 3 : en fonction de H et MD
H Sens d'usinage
 0: En opposition
 1: En avalant
BG Largeur du chanfrein
JG Diamètre de pré-usinage.
P Profondeur de plongée (en négatif)
I Surépaisseur parallèle au contour
R Rayon d'approche
FZ Avance de plongée
E Avance réduite
RB Plan de retrait
Autres formulaires :
voir à la page 58
