2.7 Units – Finition

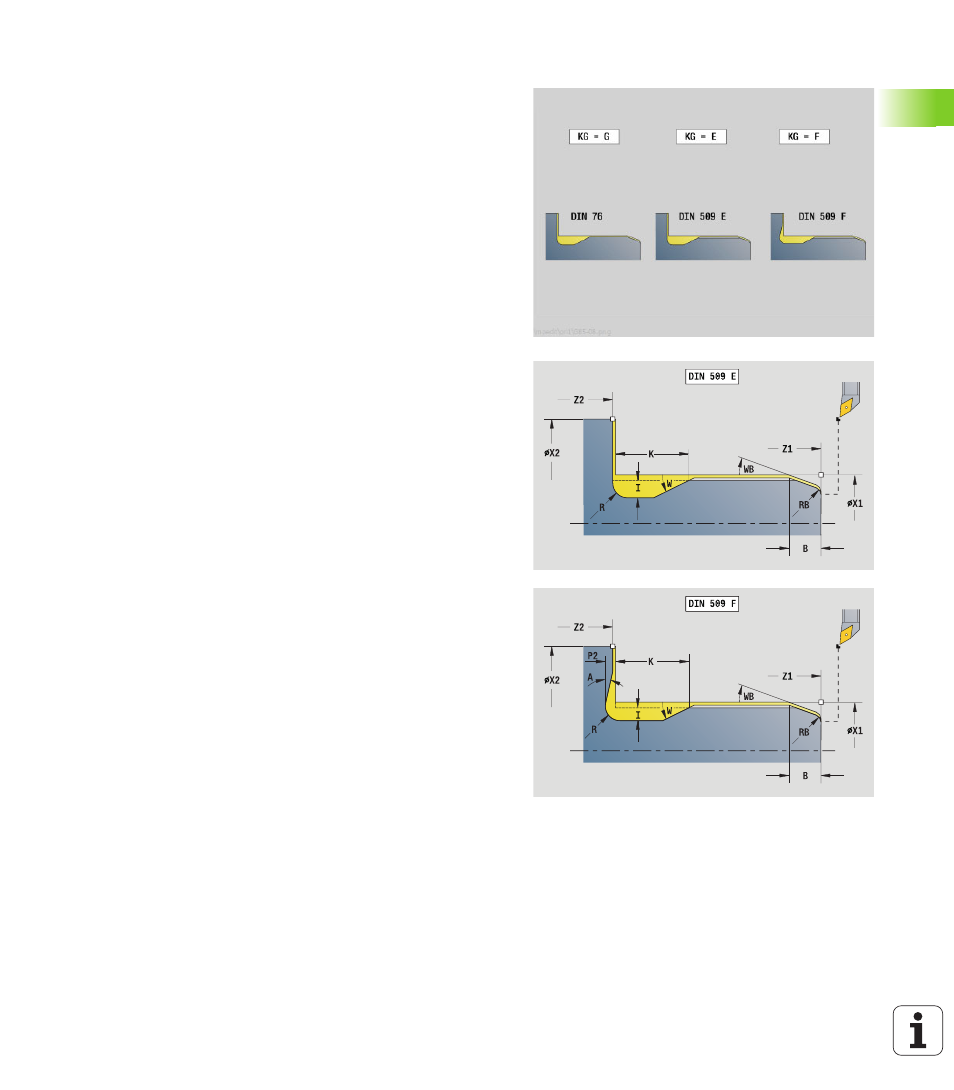

Unit „Dégagement forme E, F, DIN76“
L'Unit usine le dégagement défini dans KG puis ensuite l'épaulement.
L'entrée de cylindre est exécutée si vous indiquez la longueur
d'entrée
ou le rayon d'entrée.
Nom de l'unit : G85x_DIN_E_F_G / cycle : G85 (voir à la page 308)
Accès à la banque de données technologiques
 Mode d'usinage : finition
 Paramètres variables : F, S, E
Formulaire sommaire
KG
Type de dégagement
 E : DIN 509 forme E, cycle G851 (voir à la page 310)
 F : DIN 509 forme F, cycle G852 (voir à la page 311)
 G : DIN 76 forme G (dégagement de filetage), cycle G853
(voir à la page 312)
X1, Z1 Premier point du contour (X1: cote au diamètre)
X2, Z2 Point final du contour (X2: cote au diamètre)
App Approche voir à la page 63
Formulaire Forme E
I
Profondeur du dégagement (par défaut: tableau standard)
K Longueur du dégagement (par défaut: tableau standard)
W Angle du dégagement (par défaut: tableau standard 15°)
R Rayon du dégagement (par défaut: tableau standard)
H Mode de départ
 0: Au point de départ
 1: A la fin de l'épaulement
Formulaire Forme F
I
Profondeur du dégagement (par défaut: tableau standard)
K Longueur du dégagement (par défaut: tableau standard)
W Angle du dégagement (par défaut: tableau standard 15°)
R Rayon du dégagement (par défaut: tableau standard)
P2 Profondeur transversale (par défaut: tableau standard)
A Angle transversal (par défaut: tableau standard 8°)
H Mode de départ
 0: Au point de départ
 1: A la fin de l'épaulement
