6.6 Déplacements linéaires et
circulaires axes Y
Fraisage : déplacement linéaire G1

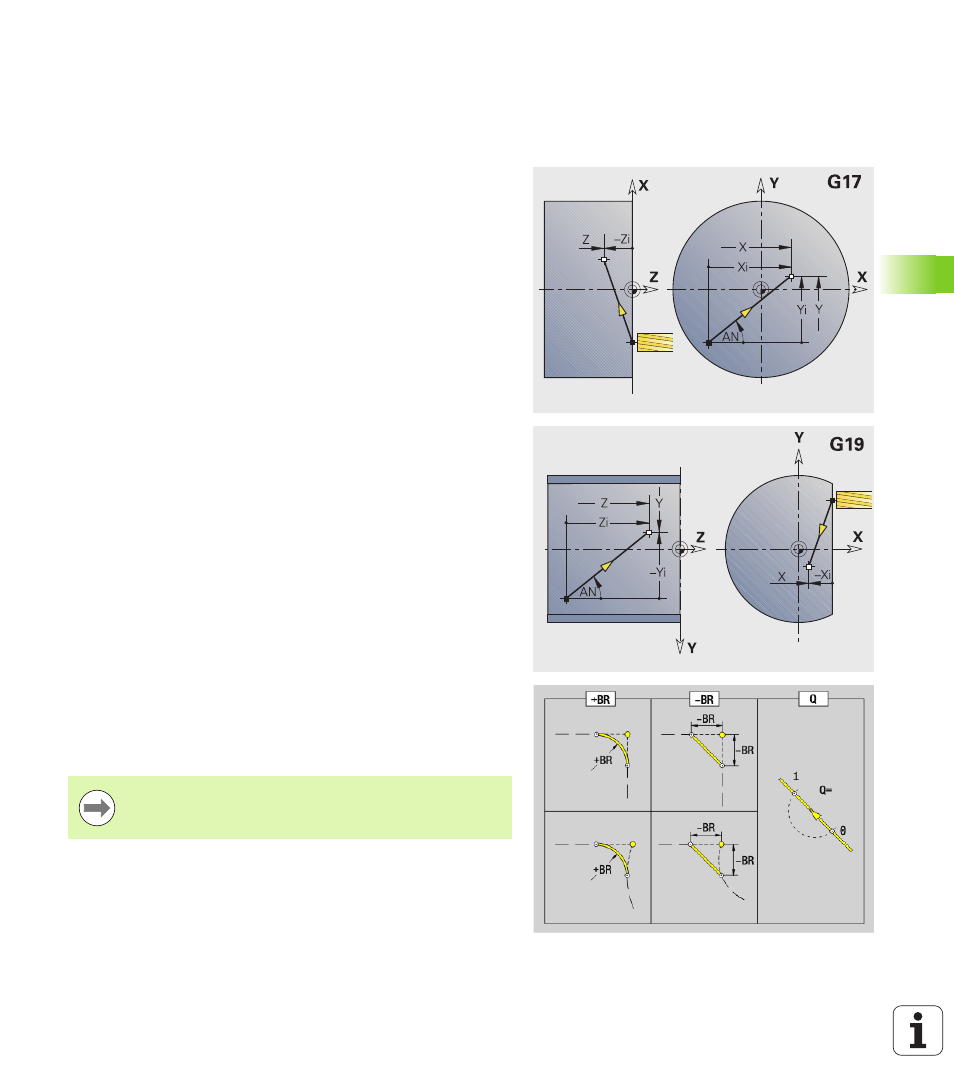

G1 interpolation linéaire en avance travail jusqu'au „point final". G1 est
exécutée en fonction du plan d'usinage:
 G17 Interpolation dans le plan XY
 Plongée dans le sens Z
 Référence angle A: axe X positif
 G18 Interpolation dans le plan XZ
 Plongée dans le sens Y
 Référence angle A: axe Z négatif
 G19 Interpolation dans le plan YZ
 Plongée dans le sens X
 Référence angle A: axe Z positif
Paramètres
X Point final (cote de diamètre)
Y Point final
Z Point final
AN Angle (référence: dépend du plan d'usinage)
Q Point d'intersection. Point final lorsque l'arc de cercle coupe
une droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 Aucune introduction : Raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
BE Facteur d'avance spéciale pour chanfrein/arrondi (par défaut: 1)
Avance spéciale = avance active * BE (0 < BE <= 1)
Programmation X, Y, Z : en absolu, en incrémental,
modal ou „?“
