182

Units Smart.Turn pour l' axe Y

3.3 Units – F

raisag

e

, ax

e Y

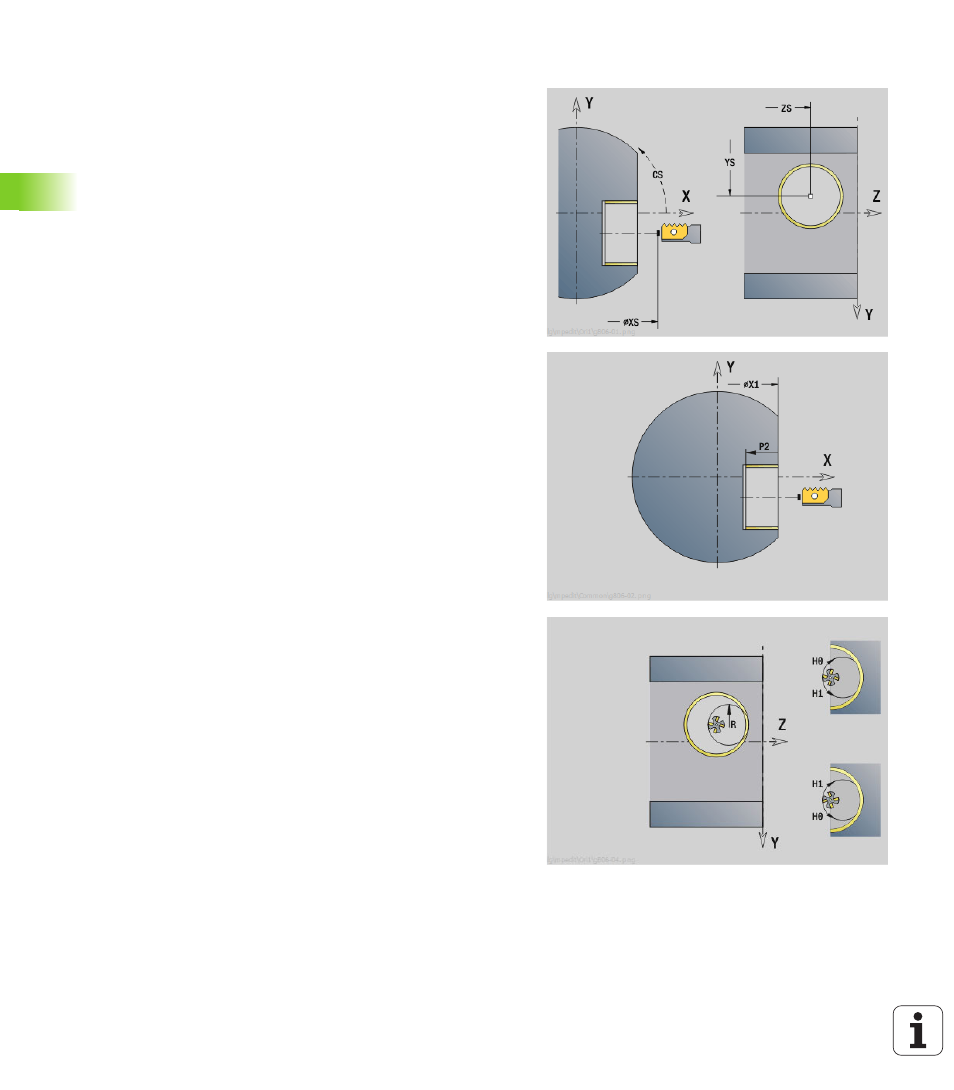

Unit „Fraisage de filet plan YZ“

L'Unit fraise un filet à une position existante dans le plan YZ.
Nom de l'unit : G806_FILET_Y_ENVEL / cycle : G806 (voir à la page

523)

Accès à la banque de données technologiques :

Mode d'usinage: Fraisage finition

Paramètres variables: F, S

Modèle de formulaire de paramètre
APP

Approche voir à la page 63

CS

Position initiale C

X1

Point de départ du perçage

P2

Profondeur du filet

I

Diamètre de filetage

F1

Pas du filetage

Paramètres du formulaire Cycle
J

Sens du filet:

0 : filet à droite

1 : filet à gauche

H

Sens d'usinage

0: En opposition

1: En avalant

V

Méthode de fraisage

0: le filetage est usiné avec une hélice de 360°

1: le filetage est usiné avec plusieurs hélices (outil

monodent)

R

Rayon d'approche

Autres formulaires :

voir à la page 58
