568
Axe B
8.1 Pr
incipes de base
8.1 Principes de base

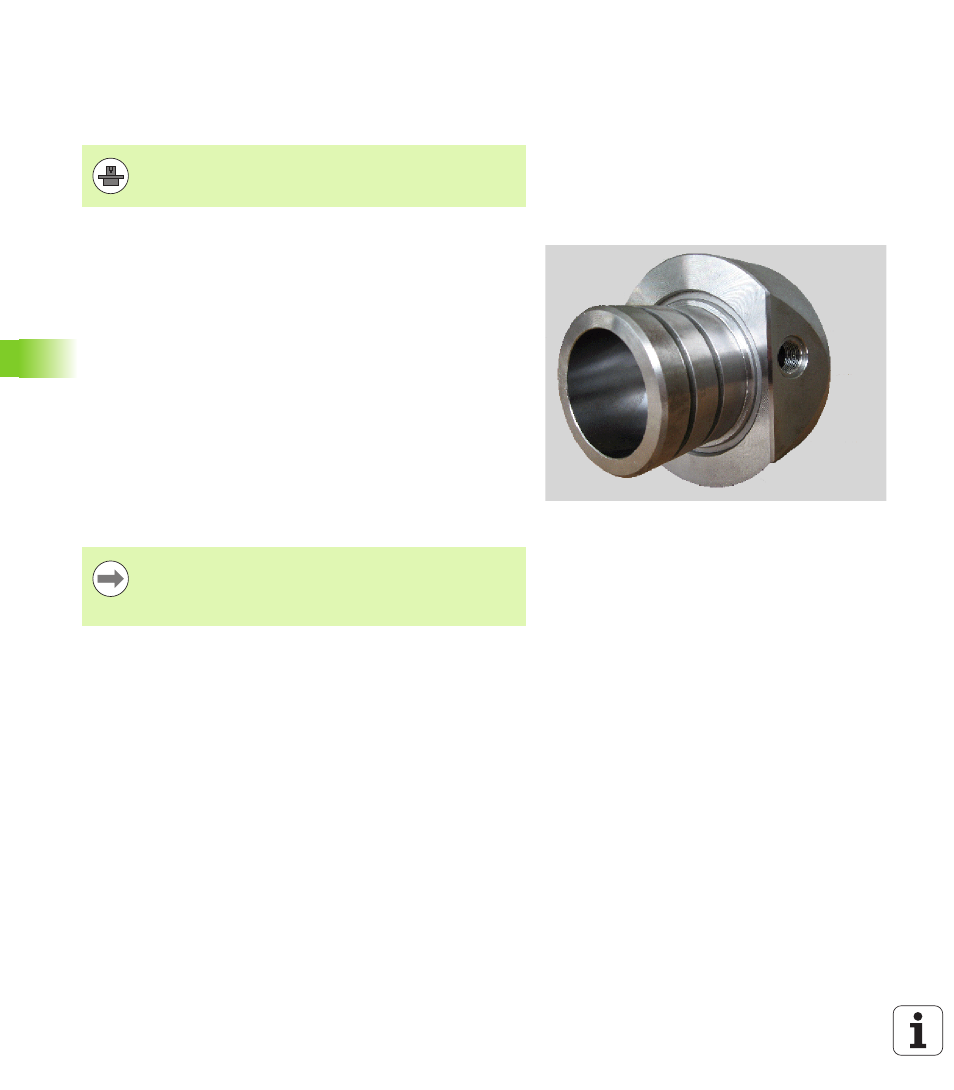

Plan d'usinage incliné
Plan d'usinage incliné
L'axe B permet d'usiner des perçages et des fraisages dans un plan
incliné dans l'espace. Pour faciliter la programmation, le système de
coordonnées est incliné de manière ce que la définition des modèles
de trous et des contours de fraisage ait lieu dans le plan YZ. Le
perçage ou le fraisage est ensuite réalisé à nouveau dans le plan
incliné (voir "Inclinaison du plan d'usinage G16" à la page 502).
Le traitement séparé de la définition du contour et de l'usinage reste
valable pour les opérations d'usinage sur plans inclinés. Un suivi de
contour ne sera pas réalisé.
Les contours sur plans inclinés sont désignés par l'indicatif de section
ENVELOPPE_Y (voir "Section ENVELOPPE_Y" à la page 49).
La commande gère la création de programmes CN avec l'axe B en DIN
PLUS et smart.Turn.
La simulation graphique affiche l'usinage sur plans inclinés dans la
fenêtre de tournage et la fenêtre de la face frontale ainsi que dans la
"vue latérale (YZ)".
Le constructeur de votre machine définit l'étendue des
fonctions et le comportement de l'axe B. Consultez le
manuel de la machine !
Si vous travaillez avec un outil monté dans porte-outil
coudé, vous pouvez aussi utiliser le plan d'usinage incliné
sans l'axe B. Vous définissez l'angle du porte-outil en tant
qu'angle de décalage RW dans la définition d'outil.
