2.5 Units – P
e
rçag
e, ax
e C

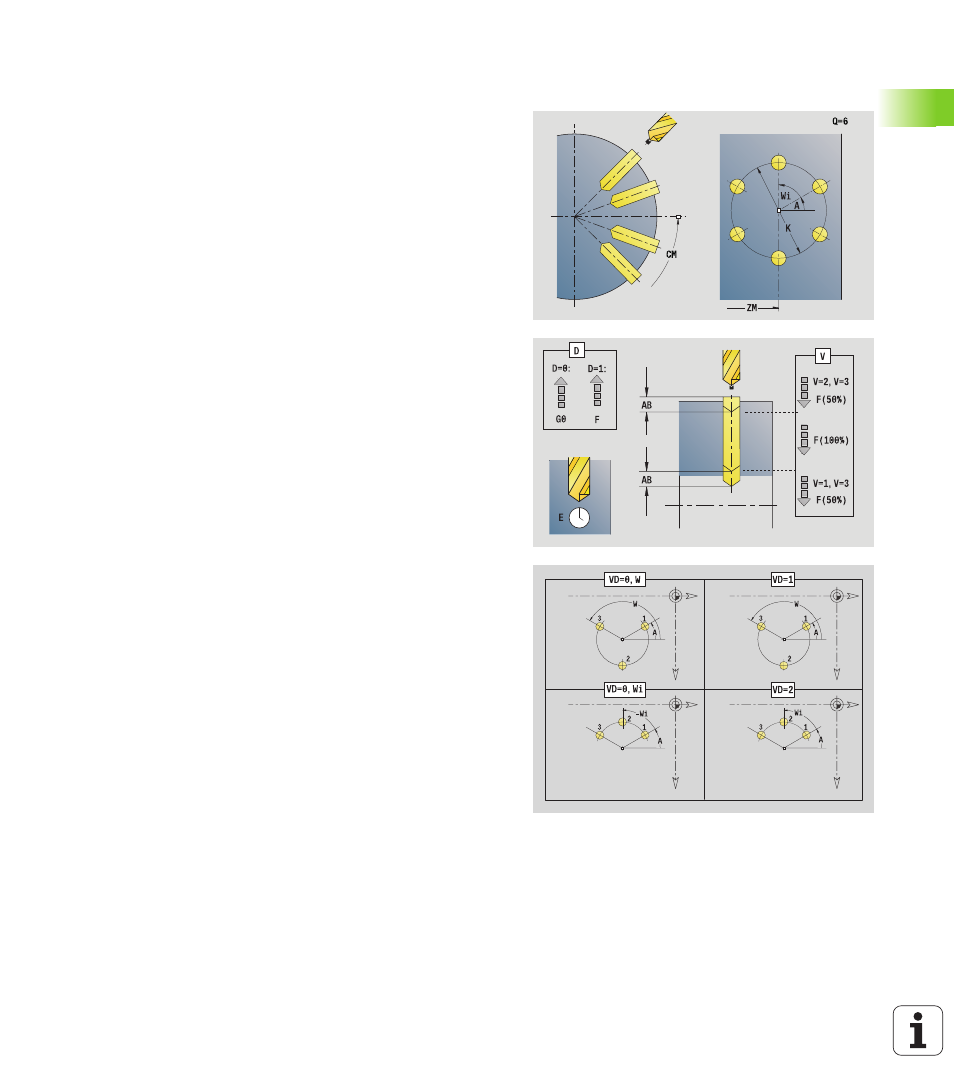

Unit „Modèle circulaire de perçage sur
l'enveloppe"
L'Unit réalise un modèle circulaire de perçage sur l'enveloppe.
Nom de l'unit : G74_Circ_Envel_C / cycle : G74 (voir à la page 323)
Accès à la banque de données technologiques
 Mode d'usinage : perçage
 Paramètres variables : F, S
Formulaire Modèle
Q
Nombre de perçages
ZM, CM Centre du modèle
A
Angle départ
Wi Incrément angulaire
K Diamètre du modèle
W Angle final
VD Sens du déroulement (par défaut: 0)
 VD=0, sans W: Répartition sur cercle entier
 VD=0, avec W: Répartition sur le plus grand arc de
cercle
 VD=0, avec Wi: Signe de Wi détermine le sens (Wi<0:
Sens horaire)
 VD=1, avec W: Sens horaire
 VD=1, avec Wi: Sens horaire (signe de Wi sans
signification)
 VD=2, avec W: Sens anti-horaire
 VD=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
Formulaire cycle
X1
Point de départ du perçage (cote au diamètre)
X2 Point final du perçage (cote au diamètre)
E Temporisation en fin de perçage (par défaut: 0)
D Retrait en:
 0: Avance rapide
 1 Avance d'usinage
V Réduction d'avance:
 0: Sans réduction
 1: A la fin du perçage
 2: Au début du perçage
 3: Au début et à la fin du perçage
AB Longueur d'entrée/sortie (Distance pour la réduction de
l'avance)
P Profondeur de perçage
IB Réduction de profondeur de passe: Valeur de réduction de
la passe après chaque passe.
