Transformations de contours G99

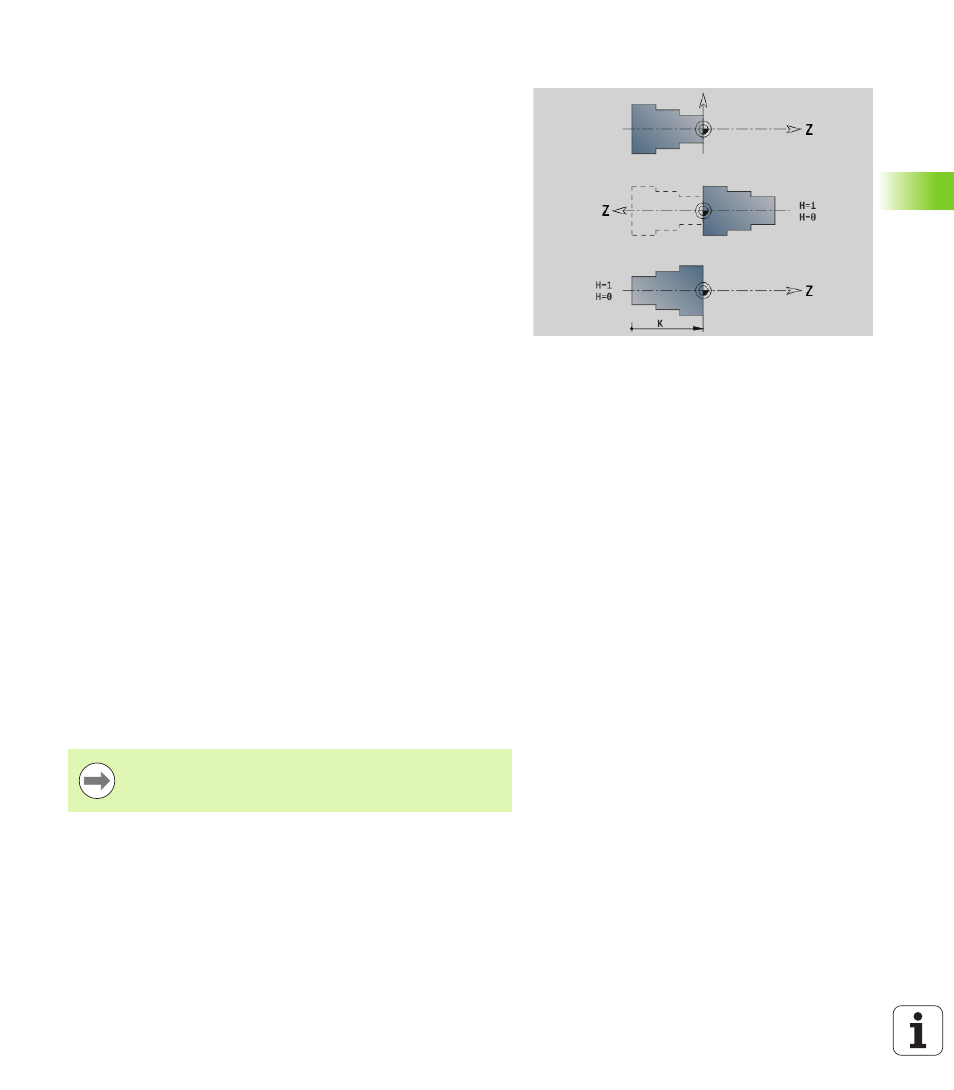

Avec la fonction G99, vous pouvez obtenir une image miroirs des
contours, les décaler, et placer la pièce dans une position d'usinage
souhaitée.
Paramètres
Q La fonction n'est pas encore supportée
D Numéro de la broche
X Décalage X (cote au diamètre)
Z Décalage Z
V Image miroir de l'axe Z du système de coordonnées
 Q=0: Pas d'image miroir
 Q=1: Image miroir
H Type de transformation
 H=0: Décaler le contour, pas d'image miroir
 H=1: Décaler le contour, image miroir et inversion du
sens du contour.
K Longueur des décalages : Décaler le système de
coordonnées dans le sens Z
O Cacher les éléments lors des transformations
 O=0: Tous les contours sont transformés
 O=1: les contours auxiliaires ne sont pas transformés
 O=2: les contours sur la face frontale ne sont pas
transformés
 O=4: les contours sur l'enveloppe ne sont pas
transformés
Vous pouvez également additionner les valeurs introduites
afin de combiner divers réglages (p. ex. O=3 ne pas
transformer les contours auxiliaires et les contours sur la
face frontale)
 Programmez à nouveau G99 lorsque la pièce est
transférée à une autre broche ou si la position se décale
dans la zone d'usinage.
