HEIDENHAIN MANUALplus 620, CNC PILOT 640
227
4.7 Cont
ours f
a
ce fr
ontale/ar
ri
èr
e

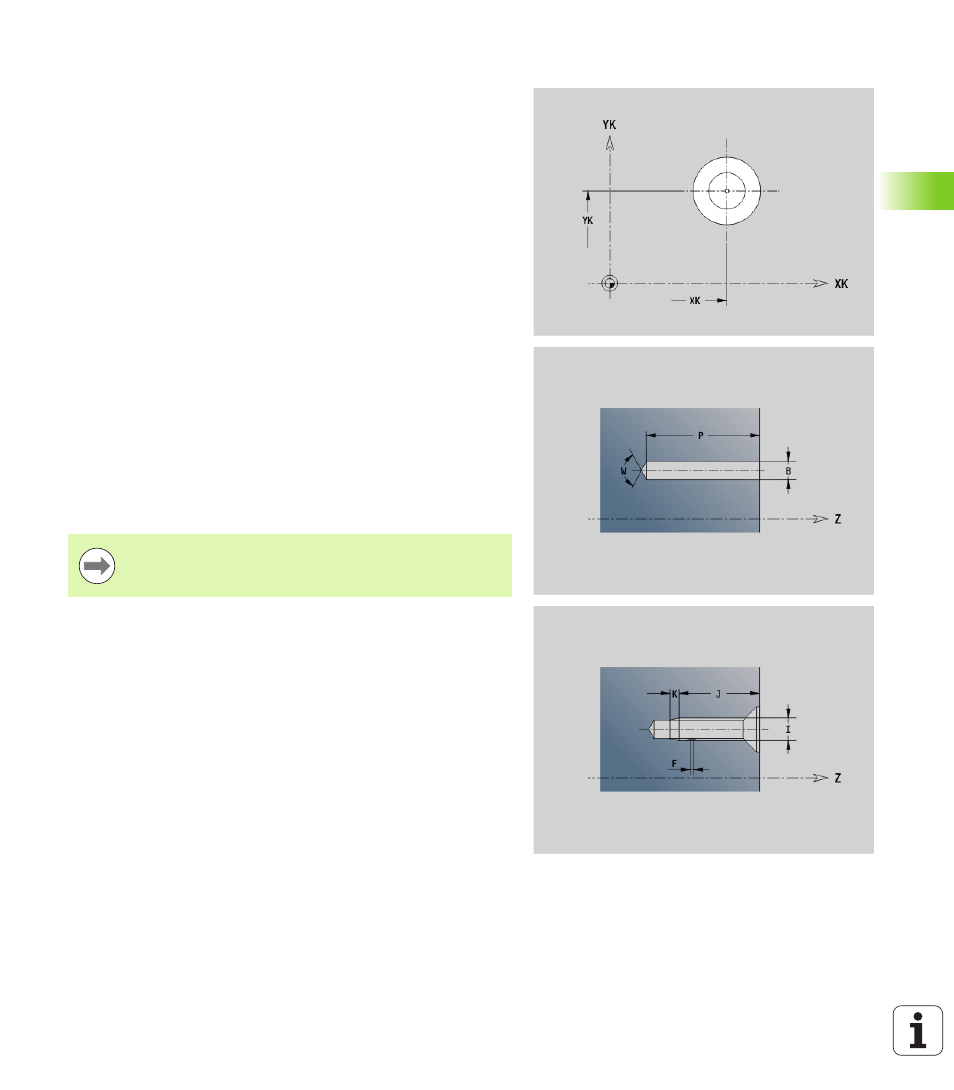

Perçage sur la face frontale/arrière G300-Géo
G300 définit un perçage avec lamage et taraudage sur la face frontale
ou la face arrière.
Paramètres
XK Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
B
Diamètre de perçage
P Profondeur de perçage (sans pointe)
W Angle de pointe (par défaut: 180°)
R
Diamètre de lamage
U Profondeur de lamage
E Angle de lamage
I Diamètre de filetage
J Profondeur du filet
K Attaque filet (longueur d'entrée)
F Pas du filet
V Filet à gauche ou à droite (par défaut: 0)
 0 : Filet à droite
 1 : Filet à gauche
A Angle avec l'axe Z; inclinaison du trou
 Plage pour face frontale: –90° < A < 90° (par défaut: 0°)
 Plage pour face arrière: 90° < A < 270° (par défaut: 180°)
O Diamètre de centrage
Exécutez les perçages avec G300 avec G71..G74.
