414
Programmation DIN
4.35 F
onctions G des commandes antér
ieur
e
s
Cycles simples de tournage

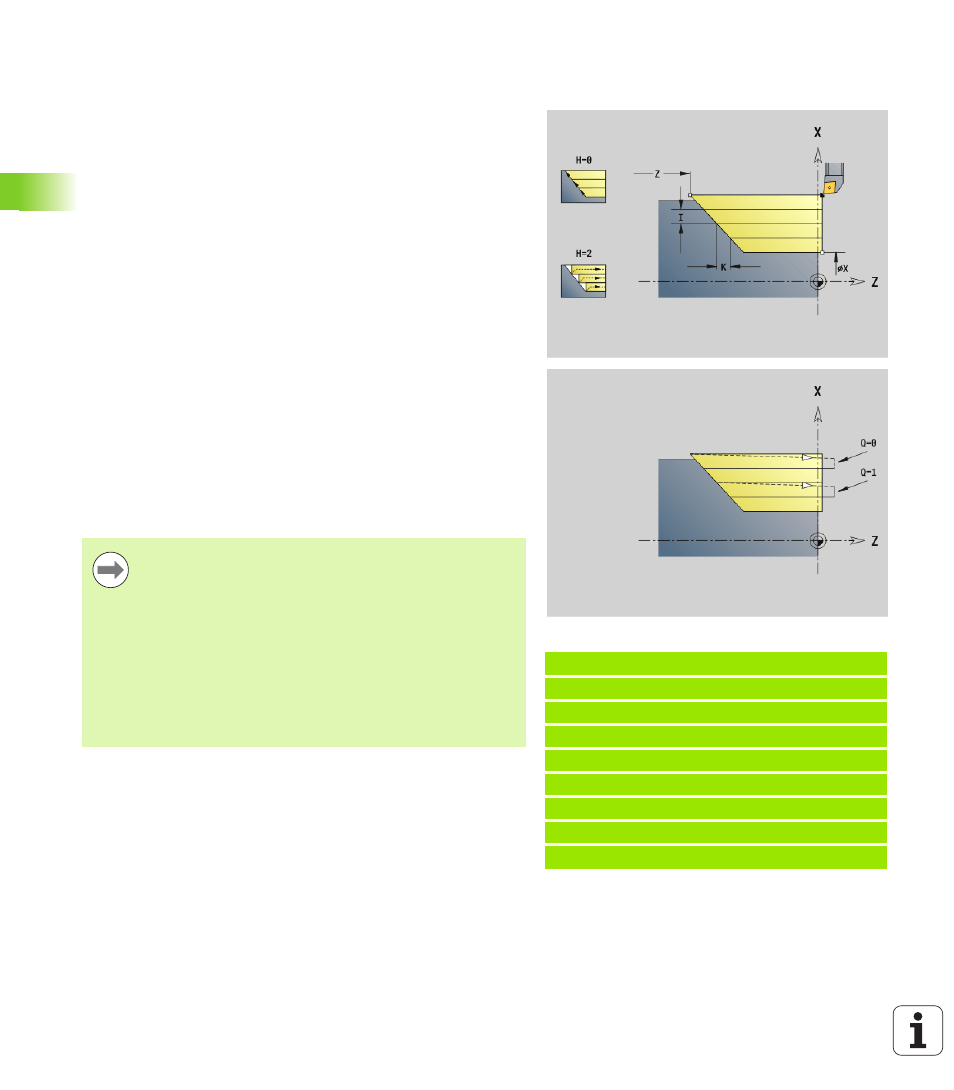

Tournage longitudinal simple G81
G81 ébauche la zone de contour définie par la position courante de
l'outil et par „X, Z“. Pour une pente, définissez l'angle avec I et K.
La Commande reconnaît s'il s'agit d'un usinage extérieur/intérieur en
fonction de la position du point-cible. La répartition des passes est
calculée de manière à éviter une „passe de finition“ et à ce que la
passe calculée soit <= „I“.
Exemple : G81
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G81 X100 Z-70 I4 K4 Q0
N4 G0 X100 Z2
N5 G81 X80 Z-60 I-4 K2 Q1
N6 G0 X80 Z2
N7 G81 X50 Z-45 I4 Q1
. . .
Paramètres
X Point initial du contour X (cote de diamètre)
Z Point final du contour
I Plongée max. en X
K Décalage dans le sens Z (par défaut: 0)
Q Fonction G plongée (par défaut: 0)
 0: Plongée avec G0 (avance rapide)
 1: Plongée avec G1 (avance d'usinage)
V Type de dégagement (par défaut: 0)
 0: Retour au point de départ du cycle en Z et dernière
coordonnée de retrait en X
 1: Retour au point de départ du cycle
H Type de sortie (par défaut: 0)
 0: Usine le long du contour après chaque passe
 2: Dégage l'outil à 45° – pas de lissage du contour
 Programmation X, Z : en absolu, en incrémental ou
modal
 La Correction rayon de la dent ne sera pas appliquée.
 Distance de sécurité
après chaque passe: 1mm.
 Une surépaisseur G57
 est appliquée en tenant compte du signe
(surépaisseurs impossibles pour les usinages
intérieurs)
 reste active après la fin du cycle
 Une surépaisseur G58 n'est pas appliquée.
