200
Programmation DIN
4.3 Eléments de base du cont
our de t
our
nag
e

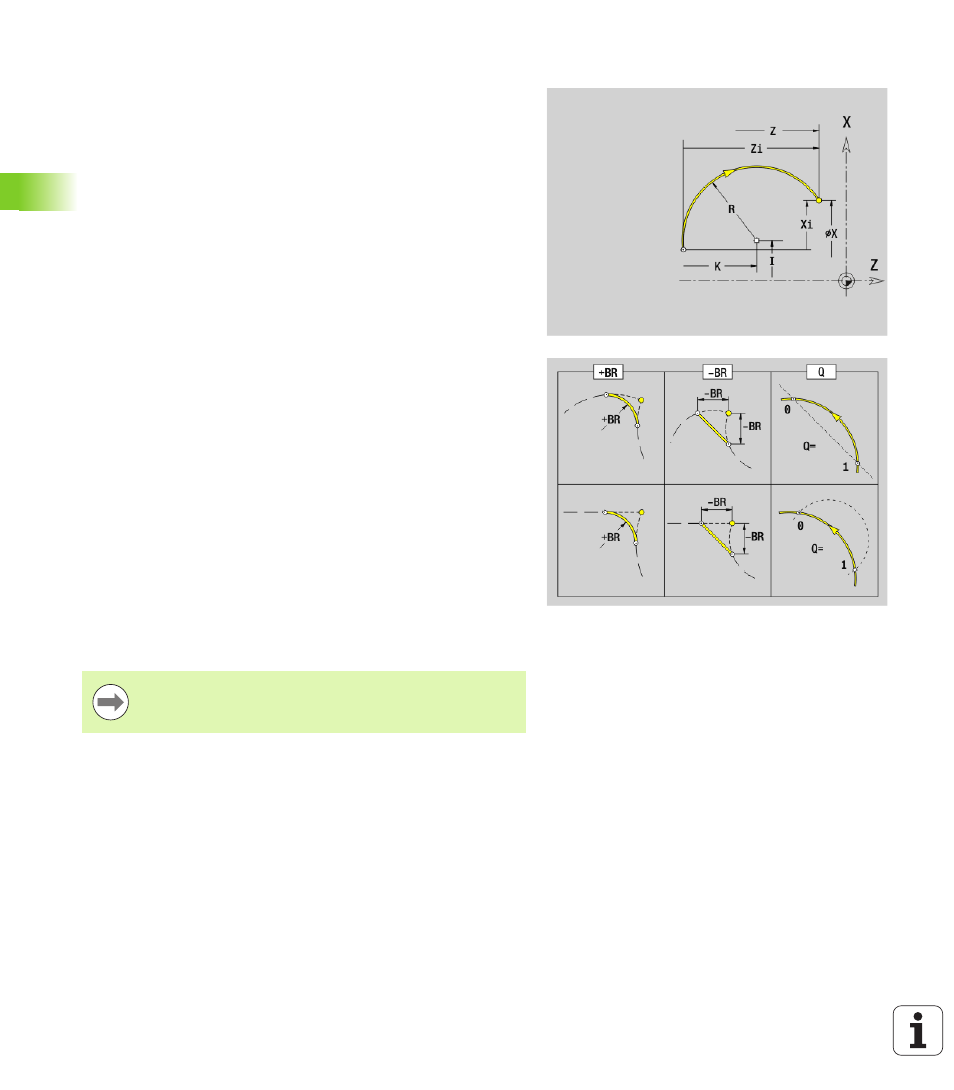

Arc de cercle, contour de tournage G12/G13 Géo
G12/G13 définit un arc de cercle d'un contour de tournage avec
cotation du centre en absolu. Sens de rotation (voir figure d'aide):
 G12: Sens horaire
 G13: Sens anti-horaire
Paramètres
X Point final de l'élément de contour (cote de diamètre)
Z Point final de l'élément de contour
I Centre (cote de rayon)
K Centre
R Rayon
Q Point d'intersection. Point final lorsque l'arc de cercle coupe
une droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.
 Aucune introduction: Raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
BE, BF, BD, BP et BH (voir „Attributs d'usinage pour les éléments de
forme” à la page 196)
FP
Ne pas usiner cet élément (uniquement nécessaire pour
TURN PLUS).
 0 : ne pas usiner l'élément principal (droite).
 1 : ne pas usiner l'élément de superposition (p. ex. chanfrein
ou arrondi d'angle).
 2 : ne pas usiner l'élément principal/de superposition.
Programmation X, Z : en absolu, en incrémental, modal
ou „?“
