Unit „Fraisage de poches Figures Face frontale“
L'unit usine la poche définie avec Q. Choisissez avec QK le mode
d'usinage (ébauche/finition) ainsi que la stratégie de plongée.
Nom de l'unit : G84x_Fig_Front_C / cycles : G845 (voir à la page 362),
G846 (voir à la page 366)
Accès à la banque de données technologiques
 Mode d'usinage : fraisage
 Paramètres variables : F, S, FZ, P

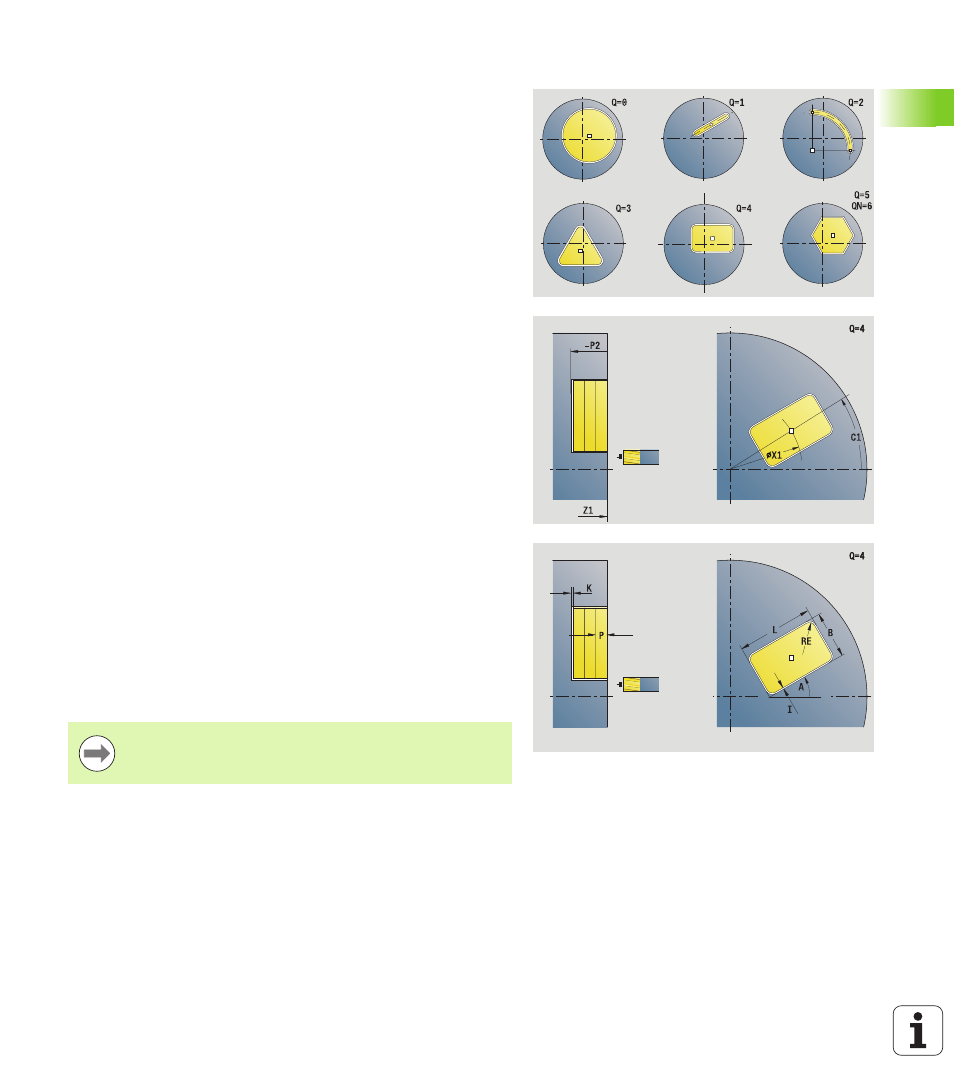

Formulaire Figure
Q
Type de figure
 0 : cercle entier
 1 : rainure linéaire
 2 : rainure circulaire
 3 : triangle
 4 : rectangle, carré
 5 : polygone
QN Nombre de coins du polygone – seulement avec Q = 5
(polygone)
X1 Diamètre centre de la figure
C1 Angle centre de la figure
Z1 Bord supérieur de fraisage
P2 Profondeur figure
L Longueur arête/cote sur plat
 L > 0 : longueur arête
 L < 0 : cote sur plat (diamètre du cercle inscrit) pour
polygone
B Largeur du rectangle
RE Rayon d'arrondi
A Angle avec axe X
Q2 Sens de rotation de la rainure – seulement avec Q = 2
(rainure circulaire)
 cw : sens horaire
 ccw : sens anti-horaire
W Angle point final de la rainure – seulement avec Q = 2
(rainure circulaire)
Ne programmer que les paramètres ayant un rapport avec
le type de figure sélectionné.
