HEIDENHAIN MANUALplus 620, CNC PILOT 640
279
4.1
7
Cy
cles de t
our
nag
e
se référ
a
nt à un cont
our

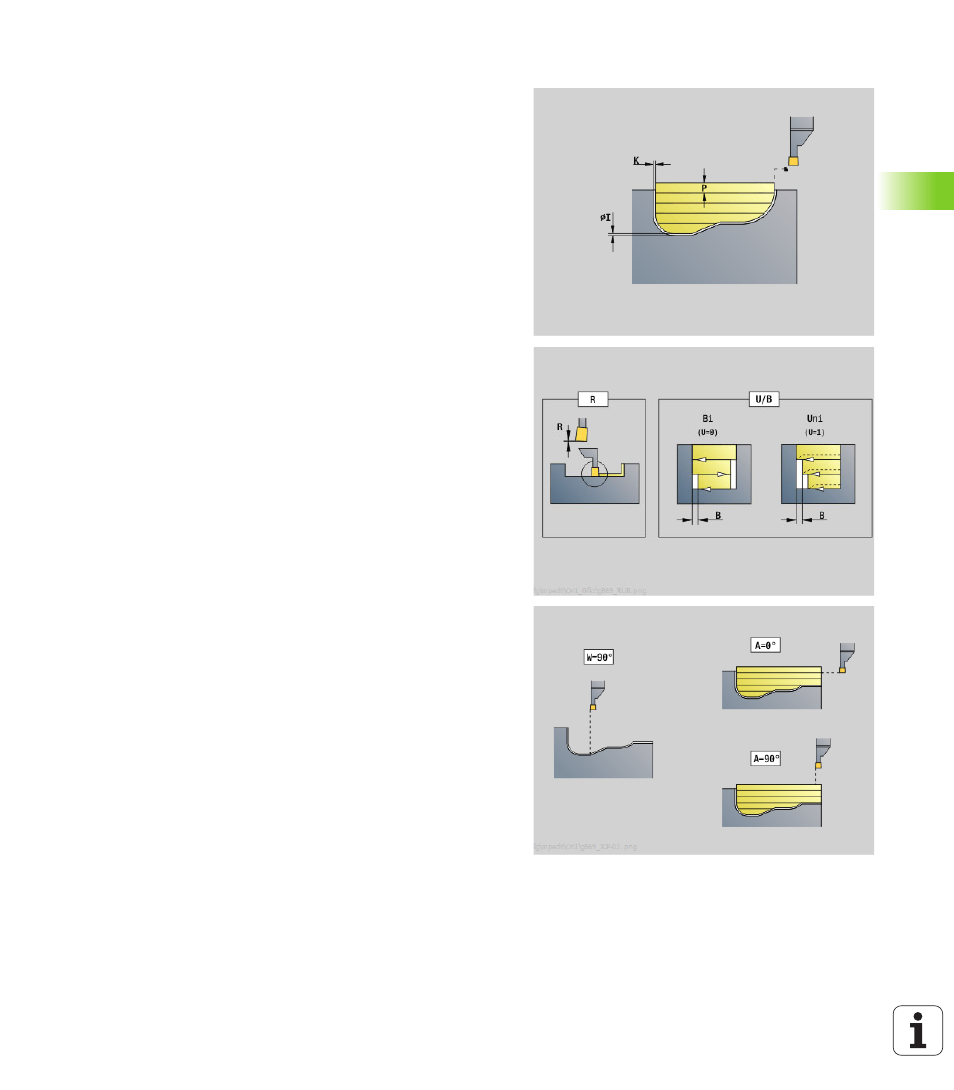

Cycle de tournage de gorge G869
G869 usine la zone du contour définie. Soit vous transférez la
référence du contour à usiner dans les paramètres du cycle, soit vous
définissez le contour directement après l'appel du cycle (voir
„Travailler avec les cycles se référant à un contour” à la page 263).
L'usinage s'effectue par des déplacements alternatifs de plongée et
d'ébauche avec un minimum de mouvements de plongée et de
dégagement. Le contour à usiner peut comporter plusieurs parties
concaves. Le cas échéant, la zone d'usinage est subdivisée en
plusieurs parties.
Paramètres
ID Contour auxiliaire - Numéro d'identification du contour à usiner
NS Numéro de séquence initiale
 Début de la section de contour ou
 référence à une gorge G22/G23 Géo
NE Numéro de séquence finale (fin de la section de contour):
 NE non programmé: L'élément de contour NS est usiné
dans le sens de définition du contour.
 NS=NE programmé: L'élément de contour NS est usiné
dans le sens inverse du sens de définition du contour.
 NE inutile si le contour est défini avec G22/G23 Géo
P Plongée max.
R Correction en profondeur pour la finition (par défaut: 0)
I Surépaisseur en X (cote de diamètre) – (par défaut: 0)
K Surépaisseur en Z (par défaut: 0)
X Limitation de coupe (Cote de diamètre) – (par défaut: Pas de
limitation de coupe)
Z Limitation de coupe (par défaut: Pas de limitation de coupe)
A Angle d'approche (par défaut: Inverse au sens de la plongée)
W Angle de sortie (par défaut: Inverse au sens de plongée)
Q Déroulement (par défaut: 0)
 0: Ebauche et finition
 1: Ebauche seulement
 2: Finition seulement
U Tournage unidirectionnel (par défaut: 0)
 0: L'ébauche est bidirectionnelle.
 1: L'ébauche est unidirectionnelle et s'effectue dans le sens
d'usinage (de „NS à NE“)
