362
Programmation DIN
4.26 Cy
cles de fr
aisag
e

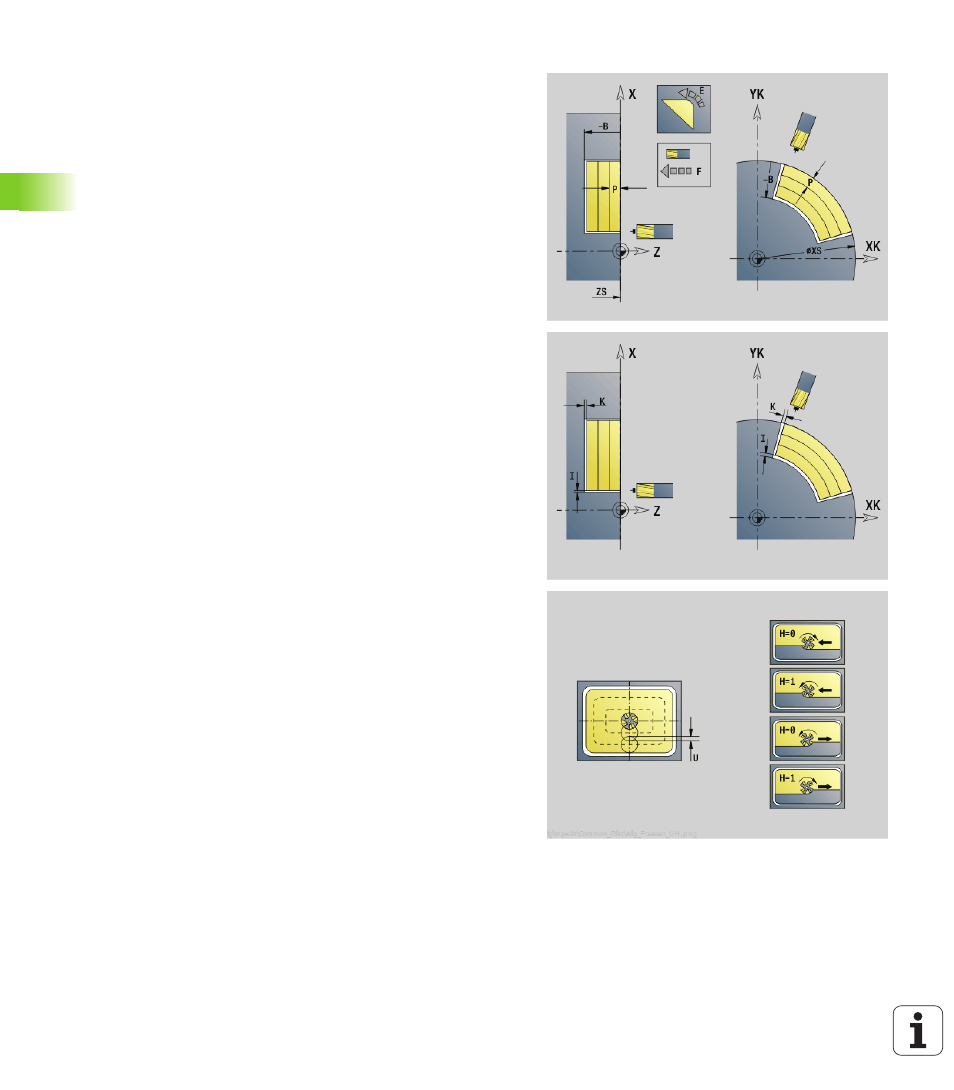

G845 – Fraisage
Vous agissez sur le sens de fraisage avec le sens de déroulement du
fraisage H
, le sens d'usinage Q, et le sens de rotation de la fraise (voir
tableau suivant). Ne programmez que les paramètres indiqués dans le
tableau suivant.
Voir également:
 G845 – Principes de base: Page 360
 G845 – Déterminer les positions de pré-perçage: Page 361
Paramètres – Fraisage
ID Contour de fraisage – Nom du contour à fraiser
NS Numéro de séquence initial du contour
 Figures: Numéro de séquence de la figure
 Contour libre fermé: Un élément du contour (pas le point de
départ)
B Profondeur de fraisage (par défaut: Profondeur indiquée dans
définition du contour)
P Plongée (max.) (par défaut: Fraisage en une passe)
XS Bord supérieur de fraisage de l'enveloppe (remplace le plan de
référence issu de la définition du contour)
ZS Bord supérieur de fraisage face frontale (remplace le plan de
référence de la définition du contour)
I Surépaisseur dans le sens X (cote de rayon)
K Surépaisseur dans le sens Z
U Facteur de recouvrement (min.). Définit le recouvrement des
trajectoires de fraisage (par défaut: 0,5).
Recouvrement = U*diamètre de la fraise
V Facteur de dépassement (hors fonction avec l'usinage avec
l'axe C).
H Mode de fraisage (par défaut: 0)
 0: En opposition
 1: En avalant
F Avance de plongée pour plongée en profondeur (par défaut:
Avance active)
E Avance réduite pour éléments circulaires (par défaut: avance
actuelle)
RB Plan de retrait (par défaut: Retour à la position initiale)
 Face frontale ou arrière: Position de retrait dans le sens Z
 Enveloppe: Position de retrait dans le sens X (cote de
diamètre)
Q Sens d'usinage (par défaut: 0)
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
