Programmation DIN
4.29 A
u
tr
es f
o
nctions G
Activation des décalages de point zéro, des
longueurs d'outil G981
G981 „active“ le point zéro pièce, tous les décalages de point zéro
ainsi que les dimensions de l'outil. Les déplacements et les indications
de positions se réfèrent à „pointe de l'outil – point zéro pièce“ en
tenant compte des décalages de point zéro.
Activer la poursuite directe des séquences G999
Avec la fonction G999, et lors de l'usinage d'un programme pas à pas,
les séquences CN suivantes sont exécutées avec un seul Start CN. Un
nouvel appel de la fonction avec Q=0 (hors service) désactive G999.

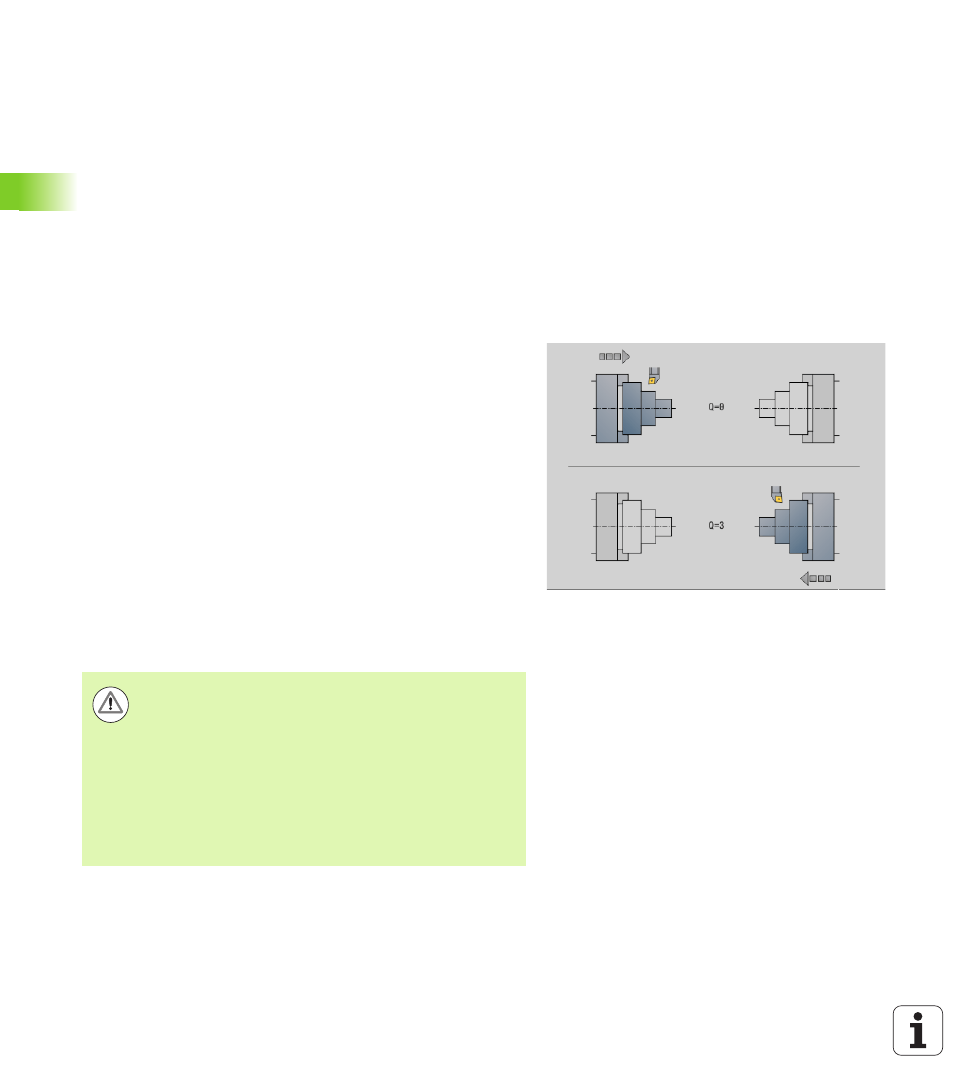

Conversion et image miroir G30
La fonction G30 convertit les fonctions G, M et les numéros de
broches. G30 inverse les déplacements et les dimensions d'outils, et
décale le point zéro machine en fonction de l'axe, de la valeur du
„décalage du point zéro“ (paramètre machine Trans_Z1).
Application : Pour l'usinage intégral, vous définissez le contour
complet, usinez la face avant, changez le serrage de la pièce à l'aide
du „programme expert“ et usinez ensuite la face arrière. Pour que
vous puissiez programmer l'usinage sur la face arrière comme celui de
la face avant (orientation de l'axe Z, sens de rotation des arcs de
cercle, etc.), le programme expert contient des commandes destinées
à la conversion et à l'image miroir.
Paramètres
H Numéro du tableau de conversion (seulement possible si un
tableau de conversion a été configurée par le constructeur
de la machine)
Q Numéro de la broche
Attention, risque de collision!
 En passant du mode AUTOMATIQUE en MANUEL, les
conversions et images miroir sont conservées.
 Désactivez la conversion/l'image miroir lorsque vous
réactivez l'usinage sur la face avant après l'usinage sur
la face arrière (exemple: Répétitions de programmes
avec M99).
 Après une nouvelle sélection de programme, la
conversion/image miroir est désactivée (exemple:
Passage de MANUEL à AUTOMATIQUE).
