492
Programmation DIN pour l' axe Y
6.2 Cont
ours dans le plan XY

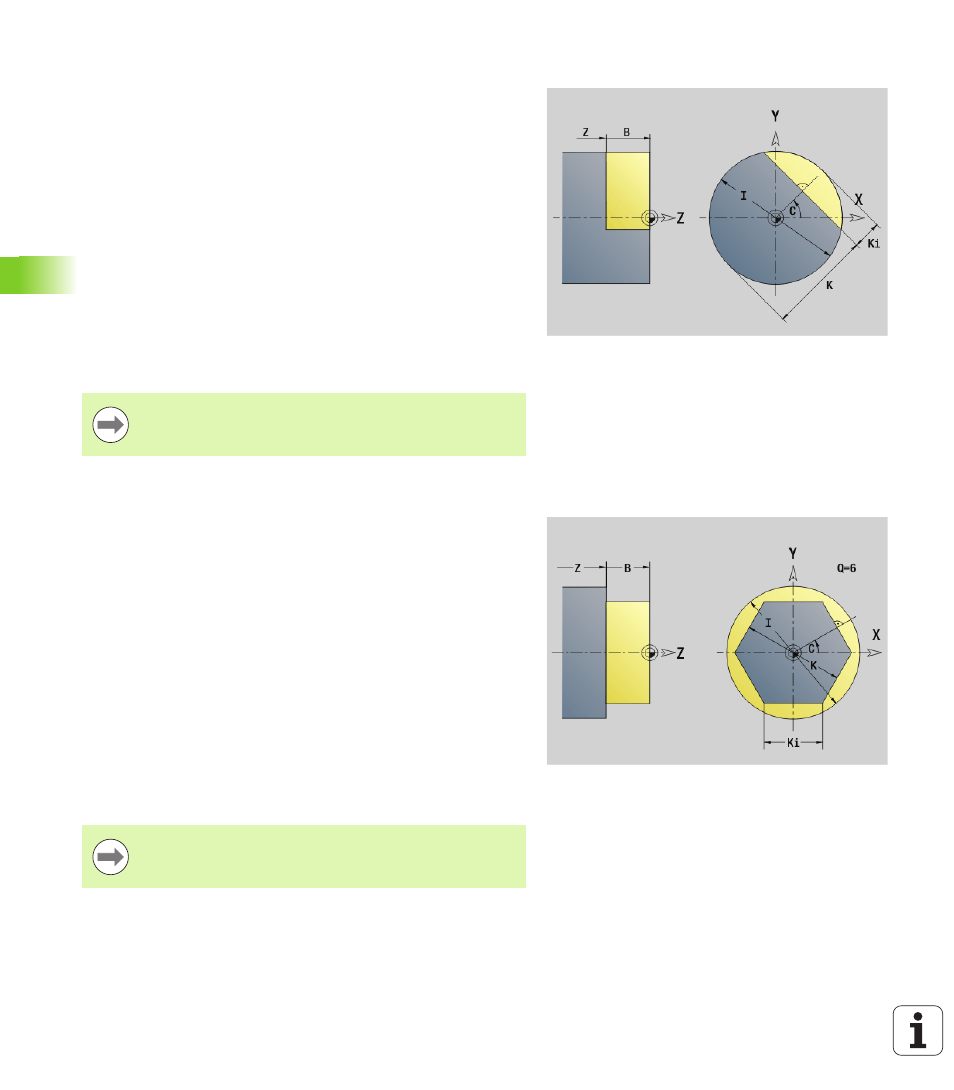

Surface unique plan XY G376 Géo
G376 définit une surface (méplat) dans le plan XY.
Multi-pans plan XY G477 Géo
G477 définit des multi-pans dans le plan XY.
Paramètres
Z Arête de référence (par défaut: „Z“ issu de l'indicatif de
section)
K Epaisseur restante
Ki Profondeur
B Largeur (référence: Arête de référence Z)
 B<0: Surface dans le sens négatif de Z
 B>0 : face dans le sens positif de Z
I Diamètre de limitation (pour la limitation de coupe et comme
référence pour K/Ki)
 aucune introduction: „X“ issu de l'indicatif de section
 „I“ remplace „X“ issu de l'indicatif de section
C Position angulaire de la broche pour méplat (par défaut: „C“
issu de l'indicatif de section)
Le signe de la „largeur B“ est exploité indépendamment
du fait que la surface soit située sur la face frontale ou sur
la face arrière.
Paramètres
Z Arête de référence (par défaut: „Z“ issu de l'indicatif de
section)
K Cote sur plats (diamètre cercle inscrit)
Ki Longueur d'arête
B Largeur (référence: Arête de référence Z)
 B<0: Surface dans le sens négatif de Z
 B>0 : face dans le sens positif de Z
C Position angulaire de la broche pour méplat (par défaut: „C“
issu de l'indicatif de section)
Q Nombre de pans (Q >= 2)
I Diamètre de limitation (pour limitation de coupe)
 aucune introduction: „X“ de l'indicatif de section
 „I“ remplace „X“ issu de l'indicatif de section
Le signe de la „largeur B“ est exploité indépendamment
du fait que la surface soit située sur la face frontale ou sur
la face arrière.
