306
Programmation DIN
4.1
9
Cy
cles de filetag
e

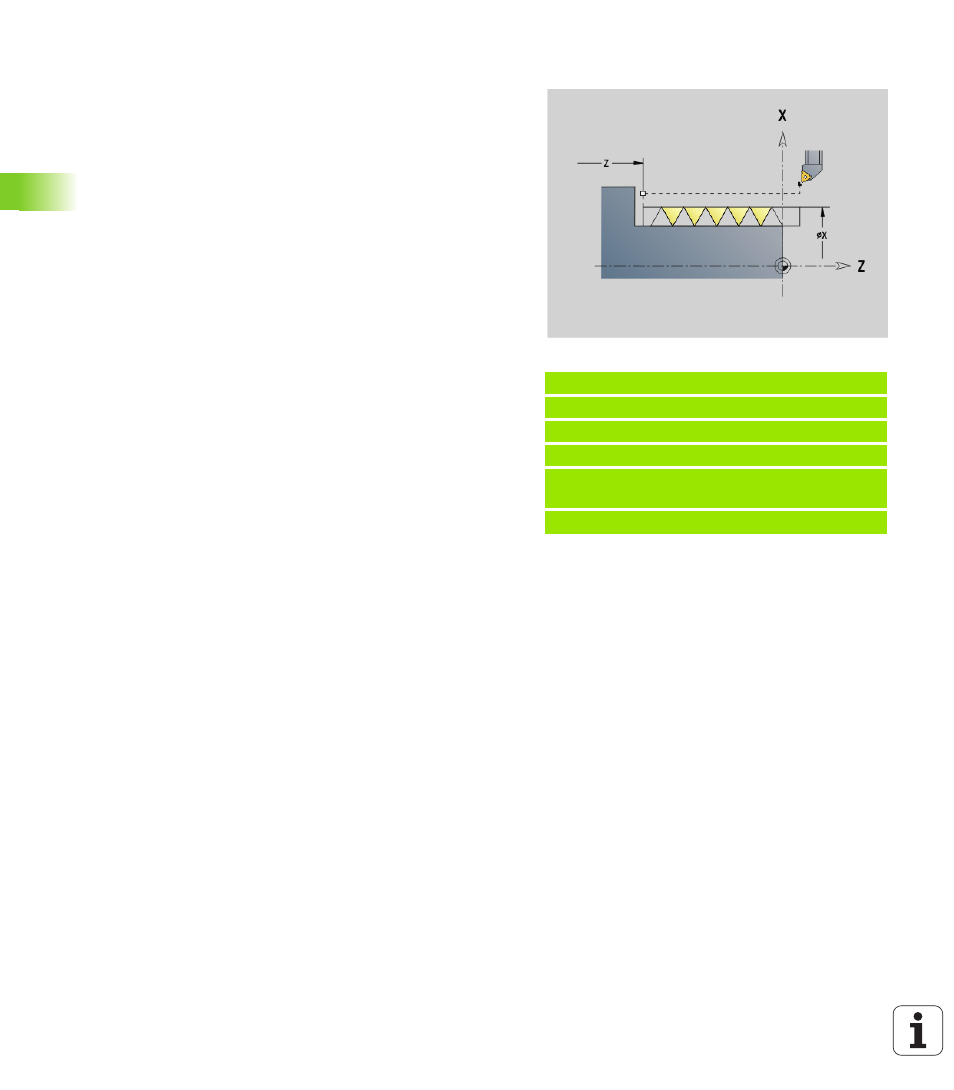

Filet ISO métrique G38
Le cycle G38 crée un filet cylindrique dont la forme ne correspond pas
à celle de l'outil. Pour l'usinage, utilisez un outil pour gorges ou un
galet de tournage.
Le contour du filet doit être défini en tant que contour auxiliaire. La
position du contour auxiliaire doit correspondre à la position de départ
des passes de filetage. Dans le cycle, vous pouvez sélectionner tout
le contour auxiliaire ou seulement certaines zones.
Exemple : G38
%352.nc
G38
N1 T5 G97 S1500 M3
N2 G0 X43 Z4
N3 G38 ID"123" NS3 NE5 X40 Z-30 F1.5 I0.8
K0.5 J3 C0
END
Paramètres
ID Nom du contour auxiliaire
NS Première séquence du contour à usiner
NE Séquence finale du contour à usiner
Q Profondeur du filet
 0 : ébauche : le contour est évidé ligne à ligne avec les
passes maximales I et K. La surépaisseur (G58 ou G57) est
prise en compte.
 1 : finition : le filet est usiné en différentes passes le long du
contour. Avec I et K, vous définissez les écarts entre les
différentes passes de filetage sur le contour.
X Point final du filet X
Z Point final du filet Z
F Pas du filetage
I Plongée max.
 Avec Q = 0 : profondeur de plongée
 Avec Q = 1 : écart entre les passes de finition en tant que
longueur d'arc
K Plongée max.
 Avec Q = 0 : largeur de décalage
 Avec Q = 1 : écart entre les passes de finition sur une droite
J Longueur en sortie
C Angle initial
O Type de passe
 0: Avance rapide
 1 Avance d'usinage
