Programmation DIN pour l' axe Y
6.2 Cont
ours dans le plan XY
Rainure circulaire, plan XY G372/G373-Géo

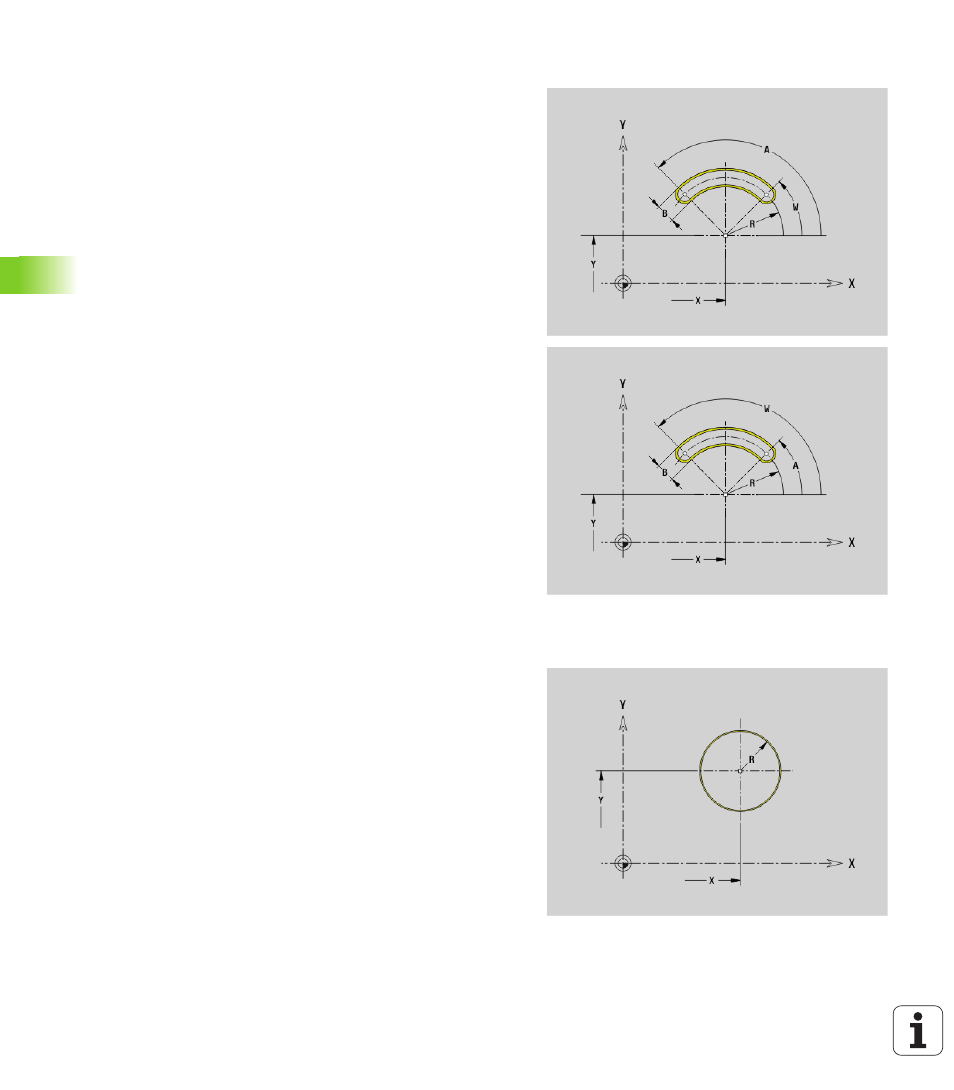

G372/G373 définit une rainure circulaire dans le plan XY.
 G372: Rainure circulaire sens horaire
 G373: Rainure circulaire sens anti-horaire
Cercle entier plan XY G374 Géo
G374 définit un cercle entier dans le plan XY.
Paramètres
X Centre de courbure de la rainure (cote de rayon)
Y Centre de courbure de la rainure
R Rayon de courbure (référence: Centre de la rainure)
A Angle initial (référence: Axe X positif (par défaut: 0°)
W Angle final (référence: Axe X positif (par défaut: 0°)
B Largeur de la rainure
P Profondeur/hauteur (par défaut: „P“ issue de G308)
 P<0: Poche
 P>0: Îlot
I Diamètre de limitation (pour limitation de coupe)
 aucune introduction: „X“ de l'indicatif de section
 „I“ remplace „X“ issu de l'indicatif de section
Paramètres
X Centre du cercle (cote de rayon)
Y Centre du cercle
R Rayon du cercle
P Profondeur/hauteur (par défaut: „P“ issue de G308)
 P<0: Poche
 P>0: Îlot
I Diamètre de limitation (pour limitation de coupe)
 aucune introduction: „X“ de l'indicatif de section
 „I“ remplace „X“ issu de l'indicatif de section
